多层PCB电路板的设计讲解课题第三小节
2019-10-13
浏览次数:1662
分享到:

11.3.1 半中腰层的开创

Protel系统中供给了专门的层设置和管理工具—Layer Stack Manager(层堆栈管理器)。这个工具可以帮忙预设者添加、改正和删去办公层,并对层的属性施行定义和改正。挑选【Design】/【Layer Stack Manager…】指示,弹出如图11-2所示的层堆栈管理器属性设置会话框。

层堆栈管理器属性设置对话框

上图所示的是一个4层PCB电路板的层堆栈管理器界面。除开顶层(TopLayer)和底层(BottomLayer)外,还有两个内里电源层(Power)和接地层(GND),这些个层的位置在图中都有清楚的显露。双击层的名字还是裸机Properties按键可以弹出层属性设置会话框,如图11-3所示。

层属性设仰

在该会话框中有3个选项可以设置。

(1)Name:用于指定该层的名字。

(2)Copper thickness:指定该层的铜膜厚度,默许值为1.4mil。铜膜越厚则相同宽度的导线所能承担的载流量越大。

(3)Net name:在下拉列表三拇指定该层所连署的网络。本选项只能用于设置内电层,信号层没有该选项。假如该内电层只有一个网络例如“+5V”,那末可以在此处指定网络名字;不过假如内电层需求被瓜分为几个不一样的地区范围,那末就不要在此处指定网络名字。

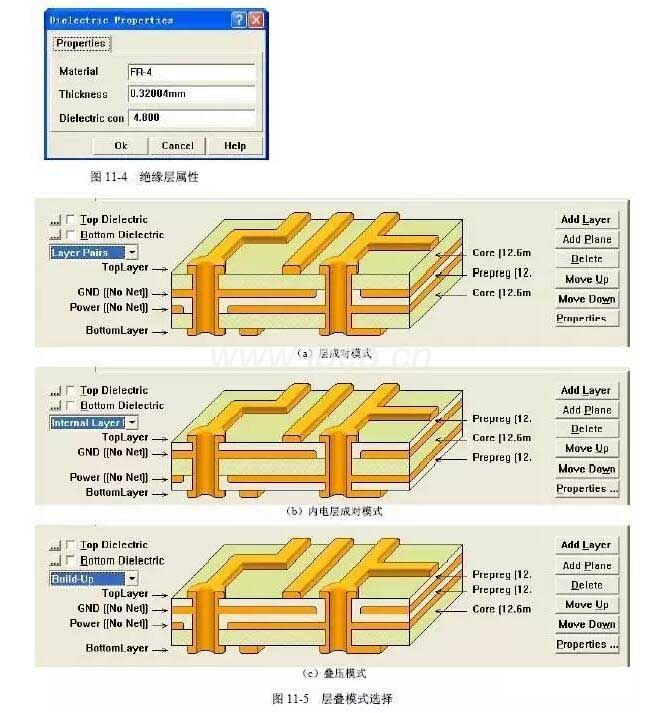

在层间还有绝缘材质作为电路板的载体还是用于电气隔离。那里面Core和Prepreg都是绝缘材料,不过Core是板料的双面都有铜膜和串线存在,而Prepreg只是用于层间隔离的绝缘事物。两者的属性设置会话框相同,双击Core或Prepreg,还是挑选绝缘材料后裸机Properties按键可以弹出绝缘层属性设置会话框。如图11-4所示。

绝缘层的厚度和层间耐压、信号耦合等因素相关,在面前的层数挑选和叠加原则中已经绍介过。假如没有特别的要求,普通挑选默许值。

除开“Core”和“Prepreg”两种绝缘层外,在电路板的顶层和底层一般也会有绝缘层。点击图11-2左上角的Top Dielectric(顶层绝缘层)或Bottom Dielectric(底层绝缘层)前的挑选框挑选是否显露绝缘层,裸机旁边儿的按键可以设置绝缘层的属性。

在顶层和底层绝缘层设置的选项下边有一个重叠标准样式挑选下拉列表,可以挑选不一样的重叠标准样式:Layer Pairs(层成对)、Internal Layer Pairs(内电层成对)和Build-up(叠压)。在面前讲过,多层板其实是由多个双层电路板或单层电路板遏抑而成的,挑选不一样的标准样式,则表达在实际制造中认为合适而使用不一样遏抑办法,所以如图11-5所示的“Core”和“Prepreg”的位置也不一样。例如,层成对标准样式就是两个双层板夹一个绝缘层(Prepreg),内电层成对标准样式就是两个单层板夹一个双层电路板。一般认为合适而使用默许的Layer Pairs(层成对)标准样式。

层叠模式选择

在图11-2所示的层堆栈管理器属性设置会话框右侧有一列层操作按键,各个按键的功能如下所述。

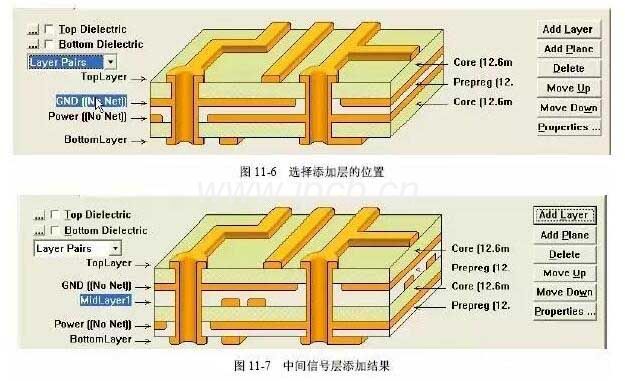

(1)Add Layer:添加半中腰信号层。例如,需求在GND和Power之间添加一个高速信号层,则应当首先挑选GND层,如图11-6所示。裸机Add Layer按键,则会在GND层下添加一个信号层,如图11-7所示,其默许名字为MidLayer1,MidLayer2,依此类推。双击层的名字还是点击Properties按键可以设置该层属性。

中间信号层添加结果

(2)Add Plane:添加内电层。添加办法与添加半中腰信号层相同。先挑选需求添加的内电层的位置,而后裸机该按键,则在指定层的下方添加内电层,其默许名字为Internal Plane1,InternalPlane2,?,依此类推。双击层的名字还是点击Properties按键可以设置该层属性。

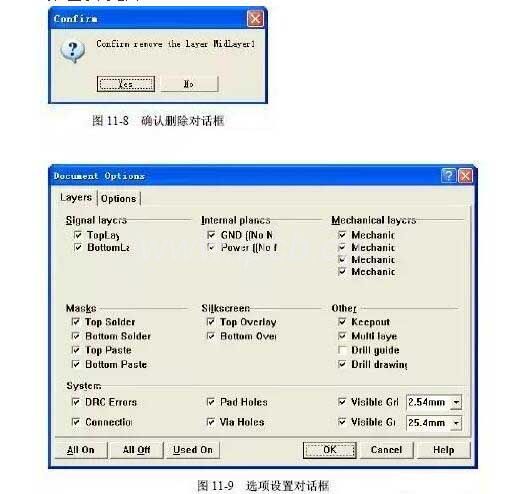

(3)Delete:删去某个层。除开顶层和底层不可以被删去,其它信号层和内电层均能够被删去,不过已经布线的半中腰信号层和已经被瓜分的内电层不可以被删去。挑选需求删去的层,裸机该按键,弹出如图11-8所示的会话框,裸机Yes按键则该层就被删去。

(4)Move Up:上移一个层。挑选需求上移的层(可以是信号层,也可以是内电层),裸机该按键,则该层会上移一层,但不会超过顶层。

(5)Move Down:下移一个层。与Move Up按键相仿,裸机该按键,则该层会下移一层,但不会超过底层。

(6)Properties:属性按键。裸机该按键,弹出大致相似图11-3所示的层属性设置会话框。

11.3.2 半中腰层的设置

完成层堆栈管理器的有关设置后,裸机OK按键,退出层堆栈管理器,就可以在PCB编辑界面中施行有关的操作。在各占一半中腰层施行操作时,需求首先设置半中腰层在PCB电路板编辑界面中是否显露。挑选【Design】/【Options…】指示,弹出如图11-9所示的选项设置会话框,在Internal planes下方的内电层选项上打勾,显露内电层。

选项设置对话

在完成设置后,就可以在PCB电路板编辑背景的下方看见显露的层了,如图11-10所示。用鼠标裸机电路板板层标签即可切换不一样的层以施行操作。假如不习性系统默许的颜色,可以挑选【Tools】/【Preferences…】指示下的Colors选项自定义各层的颜色,有关内部实质意义在第8章已有绍介,供读者参照。
