一、储能电路板：储能系统的核心电力载体

储能系统的安全、高效与长效运行，始终以一块高性能储能电路板为核心支撑。它不是普通PCB的简单迭代，而是专为储能场景的大电流、高电压、宽温域、长寿命需求打造的定制化核心部件，直接决定储能系统的整体性能与可靠性。

从物理功能来看，储能电路板承担三大核心任务：一是大功率电能传输，为电池簇、PCS、BMS提供低阻抗电流通路；二是信号采集与控制，完成电压、电流、温度等参数的精准采样与指令传输；三是系统安全防护，通过电路设计与工艺保障，实现过流、过压、过温、短路等故障的快速响应与隔离。

与消费电子、工业控制类PCB相比，储能电路板的工作环境更严苛：长期处于-40℃~85℃的宽温区间，承受持续大电流冲击与频繁充放电循环，同时面临潮湿、盐雾、振动、沙尘等户外/工业环境考验。这就要求储能电路板在材料、设计、工艺、测试全链条满足高可靠、高耐候、高散热、长寿命四大核心诉求，成为储能系统稳定运行的“电力高速公路”。

二、储能电路板的核心技术指标与性能要求

储能电路板的性能边界，直接定义了储能系统的能力上限。行业内对储能电路板的技术要求已形成标准化体系，核心指标覆盖电气、热学、力学、环境四大维度。

1. 电气性能要求

• 大电流承载：功率回路铜厚常规2oz6oz，高功率场景可达8oz10oz，线宽≥3mm，确保100A~500A电流稳定传输，压降≤0.5V。

• 高耐压绝缘：系统电压48V~1500V，线间距、层间距满足安规要求，绝缘电阻≥1000MΩ，耐击穿电压≥5kV。

• 低阻抗低损耗：电源分配网络（PDN）阻抗≤5mΩ，降低发热与能量损耗，提升系统转换效率。

• 信号完整性：BMS采样、通信信号无串扰，采样精度保持±1%以内，保障电池管理精准度。

2. 热学性能要求

• 高耐热基材：玻璃化转变温度Tg≥170℃，分解温度Td≥340℃，避免高温下板材软化、分层、焊盘脱落。

• 高效散热能力：热导率≥1.0W/(m·K)，满负荷运行温升≤30℃，杜绝局部热失控风险。

• 宽温域稳定：-40℃~125℃温度循环后，电气性能与机械强度无衰减，满足10年以上使用寿命。

3. 环境与力学要求

• 耐候防护：通过96小时盐雾测试、95%高湿测试，适配户外、沿海、工业场景。

• 抗振动冲击：满足IEC 60068-2-6振动标准，运输与运行中无器件松动、线路断裂。

• CAF抗性：耐受导电阳极丝生长，避免高压高湿环境下绝缘失效。

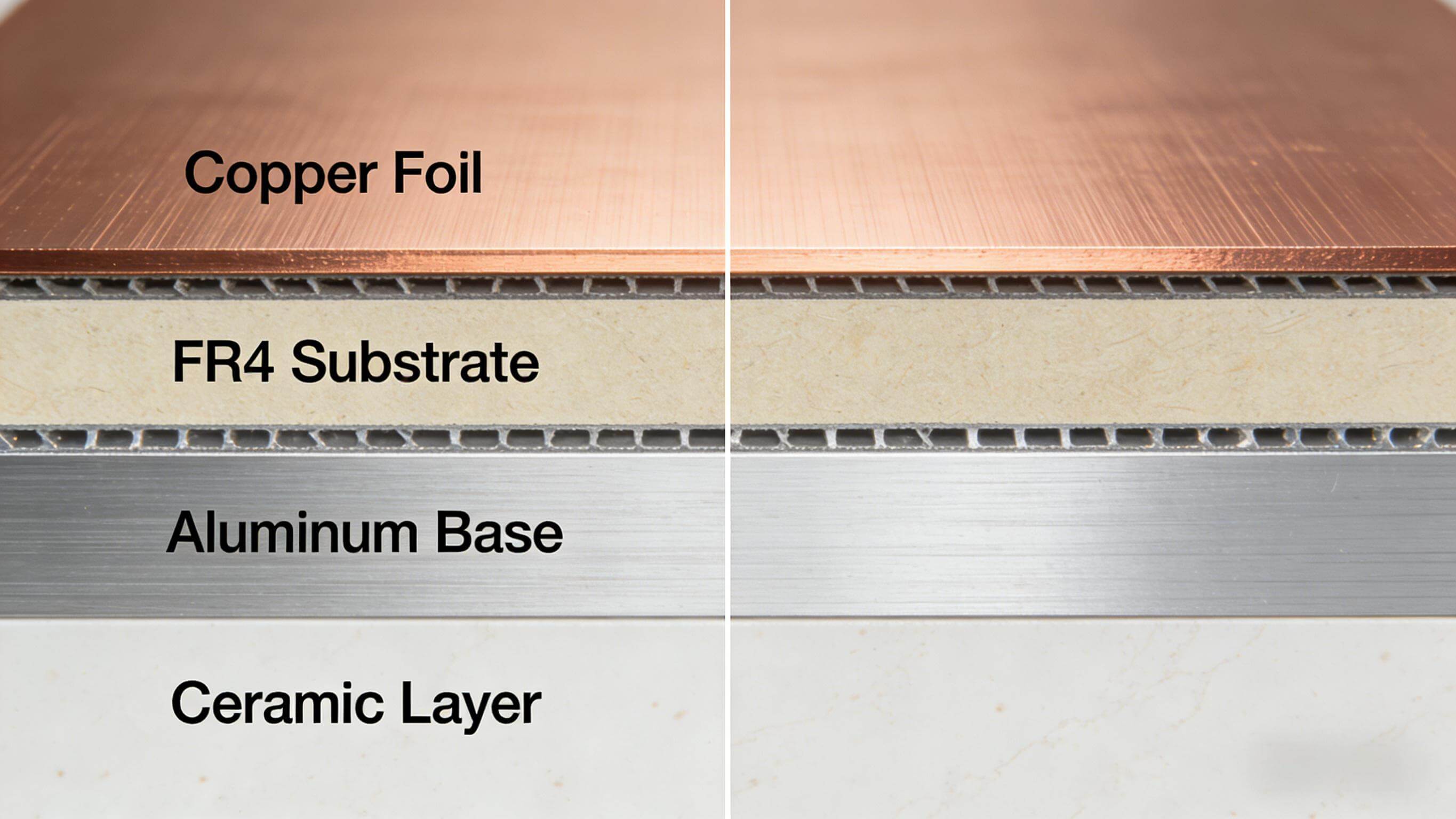

三、储能电路板的关键材料选型逻辑

材料是储能电路板可靠性的基础，选型需匹配功率等级、工作环境、寿命要求，形成“基材+铜箔+表面处理+辅助材料”的最优组合。

1. 基材选型：按功率与散热需求分级

• 中低功率储能（≤50kW）：选用高TG FR-4，Tg≥170℃，成本可控、工艺成熟，适配户用储能、小型工商业储能。

• 中高功率储能（50kW500kW）：选用铝基覆铜板，热导率15W/(m·K)，被动散热效果优异，适配工商业储能PCS模块。

• 高功率储能（≥500kW）：选用铜基/陶瓷基基板，热导率200~400W/(m·K)，适配大型储能电站、电网级储能系统。

• 特殊场景：高频SiC器件场景选用高频高速材料，提升开关频率下的信号稳定性。

2. 铜箔选型：以电流密度为核心依据

• 常规控制回路：1oz~2oz电解铜箔，满足信号传输需求。

• 功率回路：3oz~6oz厚铜箔，降低电流密度与温升。

• 超大功率场景：8oz~10oz压延铜箔，导热与导电性能更优，抗疲劳性更强。

3. 表面处理工艺：适配环境与可靠性

• 沉金工艺：厚度2~5μm，平整度高、抗氧化、耐焊接，适配BMS精密采样电路。

• 喷锡工艺：成本低、导电性好，适配功率回路与连接器引脚。

• 镀厚金：厚度5~10μm，耐盐雾、抗腐蚀，适配户外/沿海储能设备。

• OSP：环保低成本，适配室内干燥环境的控制电路板。

4. 辅助材料：提升环境适应性

• 阻焊油墨：耐高温黑色阻焊，增强辐射散热，同时防紫外线、抗老化。

• 三防漆：丙烯酸/聚氨酯涂层，厚度25~50μm，防潮、防盐雾、防沙尘。

• 灌封胶：环氧灌封胶，核心模块灌封厚度≥3mm，防护等级达IP65。

四、储能电路板的设计规范与优化要点

储能电路板的设计是系统性工程，需兼顾电气、热、结构、安规，遵循“功率优先、散热为王、信号隔离、安全冗余”的原则。

1. 布局设计：分区隔离，减少干扰

• 功率区与信号区分开：大电流功率回路与BMS采样、通信回路物理隔离，间距≥5mm，避免电磁干扰。

• 发热器件集中：IGBT、MOSFET、整流桥等发热器件布局在散热通道内，远离精密采样芯片。

• 对称布局：多通道电池采样电路对称设计，保证采样一致性，降低误差。

• 安规间距：高压与低压回路间距≥8mm，爬电距离满足IEC 60664标准，避免高压击穿。

2. 布线设计：大电流低阻抗，信号无串扰

• 功率布线：宽线+厚铜+大面积铺铜，线宽按电流密度10~30A/mm²设计，减少走线长度。

• 接地设计：采用星形接地+多点接地结合，功率地与信号地独立，最后单点连接，避免地环路干扰。

• 采样布线：差分布线，等长等距，屏蔽层接地，提升抗干扰能力。

• 去耦电容：功率器件旁就近放置10μF+0.1μF去耦电容，抑制电压纹波。

3. 热设计：从源头控制温升

• 散热铜皮：功率器件下方铺设大面积铜皮，增加散热面积。

• 热过孔阵列：发热区域密集布置热过孔，孔径0.30.5mm，间距12mm，将热量传导至底层散热层。

• 铜块嵌入：高功率区域嵌入铜块，直接导出器件热量，温升可降低15℃以上。

• 风道匹配：布局与设备风道对齐，保证气流顺畅，提升强制风冷效率。

4. 冗余与防护设计：提升系统容错率

• 双路冗余：关键电源、通信线路双备份，单点故障不影响系统运行。

• 浪涌防护：输入端添加TVS管、压敏电阻，抵御雷击与浪涌冲击。

• 短路保护：功率回路串联保险丝、PTC元件，快速切断故障电流。

五、储能电路板的生产工艺与质量管控

储能电路板的生产需突破厚铜、高耐压、高散热三大工艺难点，建立全流程质量管控体系，确保每一块板件符合设计要求。

1. 核心生产工艺

• 厚铜蚀刻工艺：采用酸性蚀刻+分段蚀刻，控制侧蚀量≤0.1mm，保证线路精度。

• 多层压合工艺：高TG基材高温高压压合，控制流胶量，避免分层与气泡，层间对准精度±0.05mm。

• 激光钻孔：最小孔径0.2mm，位置精度±2μm，适配高密度互连与高压绝缘要求。

• 脉冲电镀：厚铜区域镀层均匀，厚度公差±10%，提升导电与导热一致性。

• 三防涂覆：全自动喷涂设备，涂层均匀无漏涂，满足环境防护要求。

2. 全流程质量检测

• AOI自动光学检测：检查线路开路、短路、缺口、针孔等缺陷，覆盖率100%。

• 飞针测试：电气通断测试，绝缘电阻、耐压测试，杜绝电气故障。

• 阻抗测试：电源、信号线路阻抗精准检测，确保电气性能达标。

• 热应力测试：288℃锡炉浸泡10秒，无分层、起泡、焊盘脱落。

六、储能电路板的热管理解决方案

热管理是储能电路板的核心痛点，直接决定系统寿命与安全性。行业已形成“材料+设计+结构”三位一体的热管理方案。

1. 被动散热方案（户用/小型储能）

• 高导热铝基板+厚铜层+热过孔阵列，无需额外散热器件，依靠自然对流散热。

• 黑色阻焊油墨提升辐射散热效率，满负荷温升控制在25℃以内。

2. 被动+强制风冷方案（工商业储能）

• 厚铜设计+散热铜皮+铝合金散热片，配合设备风扇强制风冷，适配50~500kW功率场景。

• 热仿真优化风道设计，避免局部热风滞留，整体温升≤30℃。

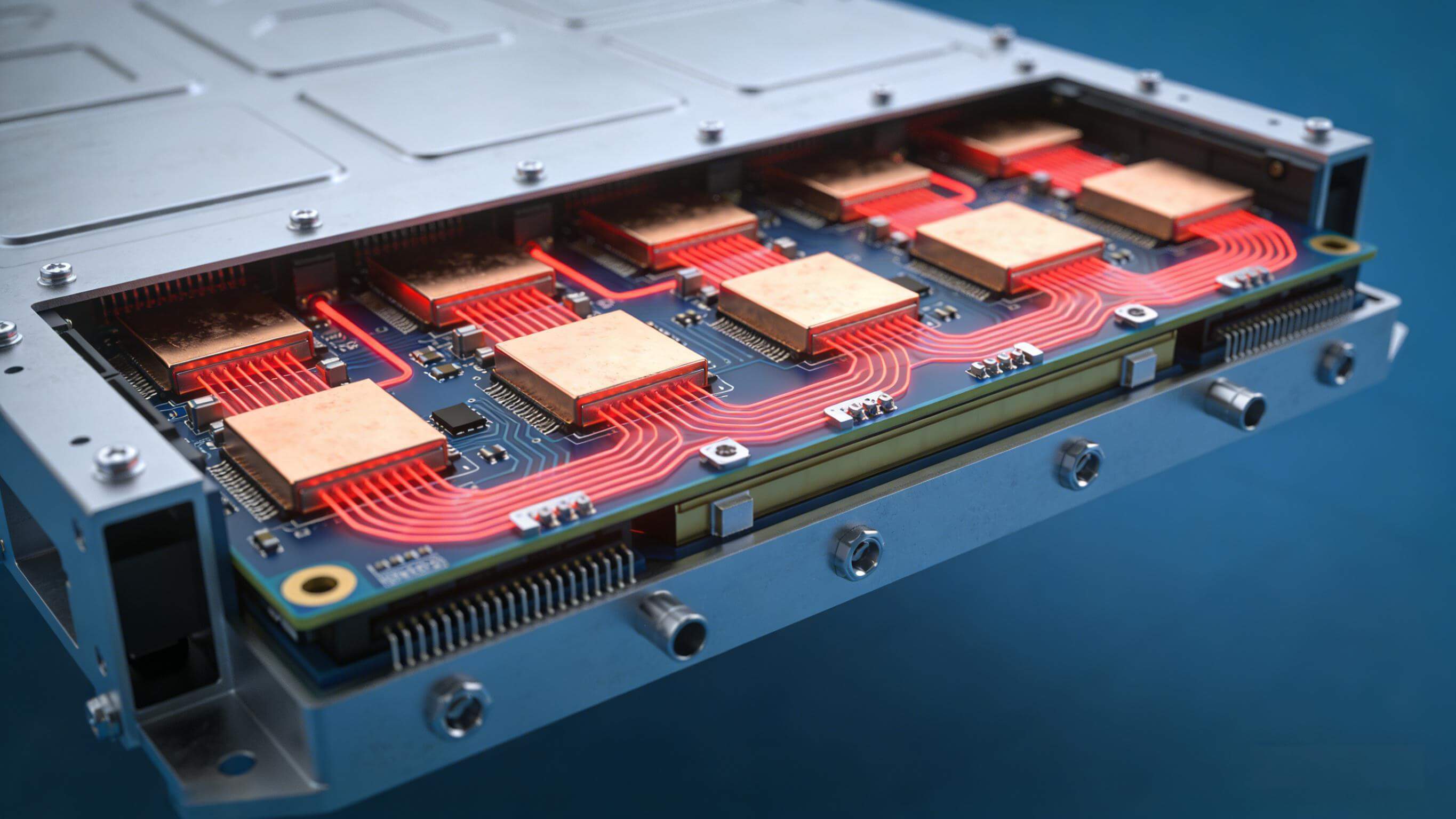

3. 液冷散热方案（大型储能电站）

• 铜基/陶瓷基基板+集成液冷通道，热量直接通过冷却液导出。

• 热冗余设计，单点散热故障不影响整体，适配MW级高功率密度系统。

七、储能电路板的可靠性测试与验证体系

储能系统要求10年以上使用寿命，储能电路板需通过严苛的可靠性测试，模拟全生命周期工况。

1. 环境可靠性测试

• 高低温循环：-55℃~125℃，500次循环，无分层、开裂、性能衰减。

• 高温高湿：85℃/85%RH，1000小时，绝缘电阻无明显下降。

• 盐雾测试：5%NaCl浓度，96小时，无腐蚀、短路。

2. 机械可靠性测试

• 振动测试：10~2000Hz正弦振动，无器件松动、线路断裂。

• 冲击测试：1500G冲击，3次/轴，结构完好。

3. 电气可靠性测试

• 过流测试：1.5倍额定电流，1小时，无过热、烧毁。

• 耐压测试：AC 5kV，1分钟，无击穿、闪络。

• CAF测试：高压高湿环境下，监测导电阳极丝生长，确保长期绝缘安全。

八、储能电路板的主流应用场景

储能电路板已覆盖全场景储能设备，成为新能源储能产业的核心基础部件。

1. 户用储能系统

适配5~20kWh户用储能一体机，体积小巧、成本可控，满足家庭光伏储能、备用电源需求。

2. 工商业储能系统

适配50~500kW工商业储能柜，高功率、高散热，助力企业峰谷套利、需求侧响应。

3. 大型储能电站

适配MW级电网储能电站，高压、高可靠、长寿命，支撑电网调峰、调频、新能源消纳。

4. 新能源配套储能

光伏/风电配套储能系统，耐受宽温域、高湿环境，提升新能源发电稳定性。

5. 通信基站储能

基站后备电源储能电路板，抗振动、防盐雾，保障通信不间断供电。

九、储能电路板的技术发展趋势

随着储能产业向高压、大功率、集成化、智能化升级，储能电路板的技术迭代方向清晰明确。

1. 高压化：系统电压从48V/1500V向更高等级升级，电路板耐压、绝缘设计持续优化。

2. 高功率密度：SiC/GaN宽禁带器件普及，电路板向高频、低寄生参数方向发展。

3. 集成化：PCB与散热、传感、保护功能集成，减少器件数量，提升系统可靠性。

4. 智能化：嵌入式温度、电流传感器，实现电路板状态实时监测与故障预警。

5. 国产化：高TG基材、厚铜工艺、测试设备全面国产化，降低成本，保障供应链安全。

十、总结

储能电路板是储能系统的核心硬件基石，其技术水平直接影响储能系统的安全、效率与寿命。从材料选型、电路设计、生产工艺到可靠性测试，每一个环节都需围绕储能场景的严苛需求精准打磨。

未来，随着新能源储能产业的高速发展，储能电路板将向更高可靠性、更高功率密度、更优环境适应性持续升级。只有掌握核心技术、建立全链条质量管控体系，才能打造出适配全场景的高可靠储能电路板，为全球绿色能源转型提供坚实支撑。
