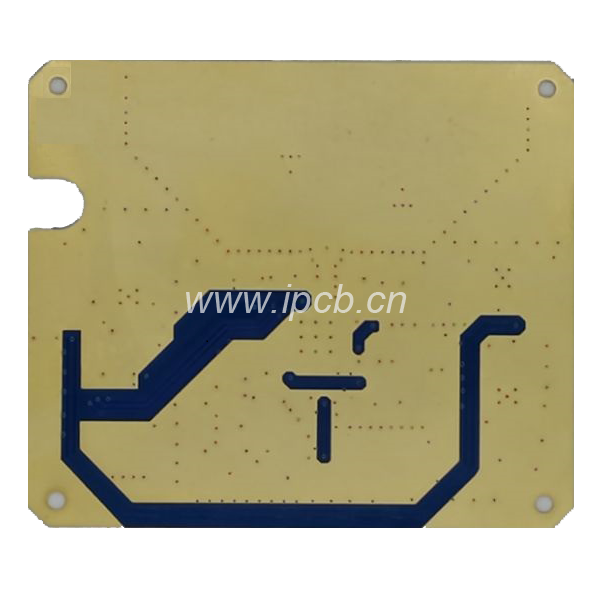

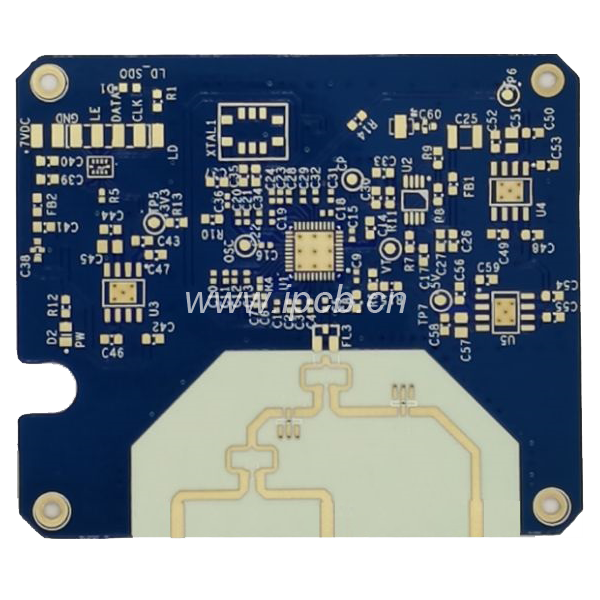

    Rogers RO4350B高频板

    品    名:Rogers RO4350B 高频板
    板    材:罗杰斯Rogers RO4350B

    板    厚:1.65mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:1.524mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金

    最小线宽/线距:4mil/4mil

    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用       途:射频通讯仪器




    产品详情 技术参数

    射频识别技术依其采用的频率不同可分为低频系统和高频系统两大类;根据电子标签内是否装有电池为其供电,又可将其分为有源系统和无源系统两大类;从电子标签内保存的信息注入的方式可将其分为集成电路固化式、现场有线改写式和现场无线改写式三大类;根据读取电子标签数据的技术实现手段,可将其分为广播发射式、倍频式和反射调制式三大类。


    1.低频系统一般指其工作频率小于30MHz,典型的工作频率有:125KHz、225KHz、13.56MHz等,这些频点应用的射频识别系统一般都有相应的国际标准予以支持。其基本特点是电子标签的成本较低、标签内保存的数据量较少、阅读距离较短(无源情况,典型阅读距离为10cm)电子标签外形多样(卡状、环状、钮扣状、笔状)、阅读天线方向性不强等。

    2.高频系统一般指其工作频率大于400MHz,典型的工作频段有:915MHz、2450MHz、5800MHz等。高频系统在这些频段上也有众多的国际标准予以支持。高频系统的基本特点是电子标签及阅读器成本均较高、标签内保存的数据量较大、阅读距离较远(可达几米至十几米),适应物体高速运动性能好、外形一般为卡状、阅读天线及电子标签天线均有较强的方向性。

    3.有源电子标签内装有电池,一般具有较远的阅读距离,不足之处是电池的寿命有限(3~10年);无源电子标签内无电池,它接收到阅读器(读出装置)发出的微波信号后,将部分微波能量转化为直流电供自己工作,一般可做到免维护。相比有源系统,无源系统在阅读距离及适应物体运动速度方面略有限制。


           RO4350B是一款具有专利的用编织玻璃布增强的碳氢树脂体系/陶瓷填料的材料,它的电性能非常接近于PTFE/编织玻璃布材料而可加工性又类似于环氧树脂/玻璃布的材料。RO4350B能够采用标准的环氧树脂/玻璃布的加工工艺,同时提供严格控制的介电常数以及损耗,而其价格却是传统微波材料的几分之一。甚至不需要像基于PTFE的微波材料那样进行特殊的镀通孔前处理或者操作程序。同时通过了应用于有源设备以及高压射频设计所必须的UL 94V-0防火等级。Rogers Ro4350B高频材料,介电常数:3.38±0.05 ,损耗因子:0.0027,介电常数温度系数:+40,体积电阻:1.7×10&10,表面电阻:4.2×10&9,TG:>280,TD:425,导热系数:0.64 特性: 低介电常数公差和低损耗 不同频率下稳定的电特性 低介电常数随温度波动性 低Z轴执膨胀系数 易于大批量生产 CAF阻抗性(耐离子迁移)


    应用领域:
    蜂窝基站天线和功率放大器
    微波点对点连接(P2P)
    汽车雷达和传感器
    射频识别(RFID)标签
    用于直播卫星的高频头(LNB)


    品    名:Rogers RO4350B 高频板
    板    材:罗杰斯Rogers RO4350B

    板    厚:1.65mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:1.524mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金

    最小线宽/线距:4mil/4mil

    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用       途:射频通讯仪器
