PCB电路板走边高频高速信号线的注意事项以及高频高速信号设计基本原则
2020-12-16
浏览次数:350
分享到:

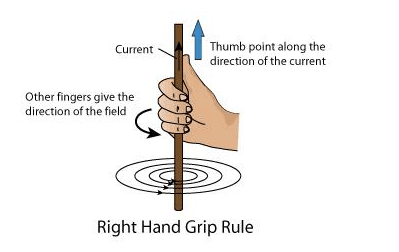

我们在初级中学阶段就已经晓得,用右首在导线上撸一撸的安培右首定则奉告我们,导线触电流沿着大拇指的方向广泛散布,则导线上会萌生对应的磁力场,磁力场的方向与右首手指头握拳的方向完全一样,而导体中的带电电荷会萌生电场,电场和磁力场为一对好基友,统称为电磁力场。
安培右首螺旋定则

安培右首螺旋定则

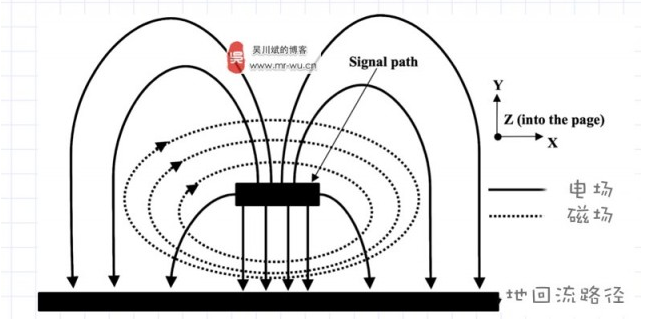

依照麦克斯韦电磁力场理论,变动的电场在其四周围空间要产发生变故化的磁力场,而变动的磁力场又要产发生变故化的电场。这么,变动的电场和变动的磁力场之间互相倚赖,互相激发,交替萌生, 并以一定速度由近及远地在空间广泛散布出去,这就是电磁辐射。这便萌生了两个迥然相反的影响:好的方面,全部的RF通信、无线互联、感应应用都得到好处于电磁辐射的益处;而有害的方面则是,电磁辐射造成了串扰和电磁兼容性等方面的问题。

麦克斯韦电磁力场理论

当电磁波频率较低时,主要籍由有形的导电体能力传交;当频率渐渐增长时,电磁波便会外溢到导体以外,不必媒介也能向外传交能+羭縷,这就是一种辐射。在低频的电振动中, 磁电之间的互相变动比较不迅速,其能+羭縷几乎所有反回原电路而没有能+羭縷辐射出去。不过,在高频率的电振动中,磁电互变甚快,能+羭縷没可能反回原振动电路,于是电能、磁力随着电场与磁力场的周期变动以电磁波的方式向空间广泛散布出去。

依据以上的理论,每一段流过高频电流的导线都会有电磁辐射,辐射强度与频率成正比。PCB上有的导线用作信号传道输送,如DDR 报时的钟信号,LVDS差分信号传道输送线等,就不期望有非常多的电磁辐射伤耗能+羭縷况且对系统中的其它电路导致干扰;而有的导线用作接收天线,如PCB接收天线,就期望能尽有可能地将能+羭縷转化为电磁波发射出去。

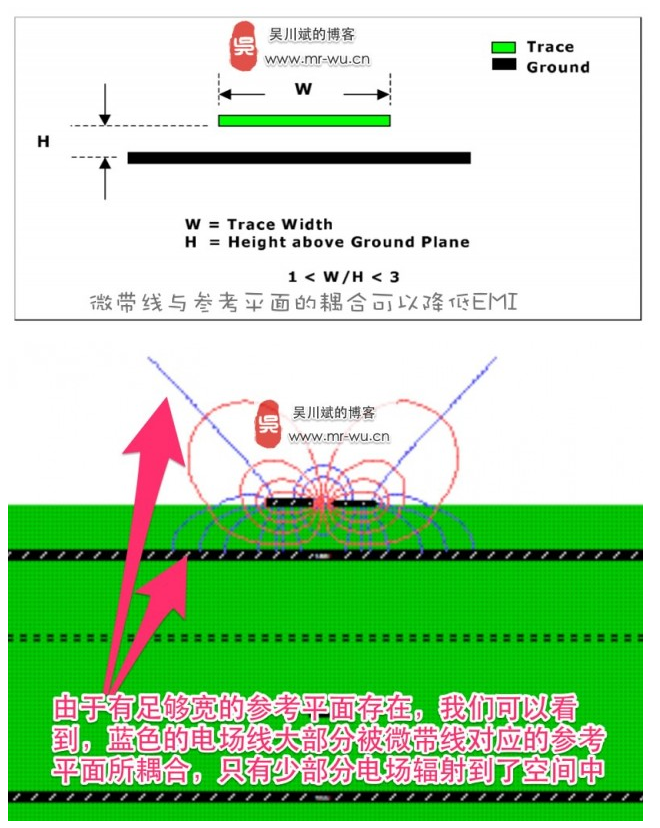

对于PCB上的高速信号传道输送线而言(如:DDR报时的钟信号,HDMI LVDS 高速差分传道输送线),我们老是期望尽力减低其信号传道输送时萌生的辐射,减低信号传道输送线萌生的电磁辐射的办法有砖家总结概括出了一点预设原则,如要减低信号传道输送线的EMI,则尽力要得该信号传道输送线与其构成信号回流途径的参照最简单的面的间距尽力接近,假如传道输送线的宽度W与参照最简单的面的间距H的比率小于1:3,则能够显著减低该微带传道输送线的对外辐射强度。

对于微带传道输送线而言,认为合适而使用宽而完整的参照最简单的面也可以减低电场的对外辐射强度,微带传道输送线对应的参照最简单的面至少要为传道输送线的3倍宽度以上,参照最简单的面越宽越好。

微带传道输送线

而假如参照最简单的面相对于微单传道输送线而言宽度不够大,则电场与参照最简单的面的耦合就小,电场对外的辐射显著增加。

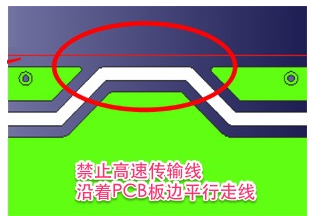

所以说,假如要减低高度信号传道输送微带线的电磁辐射,则需求似的微带传道输送线对应的参照最简单的面尽力大,而假如该高速微带传道输送线接近PCB板边来平行驶线的话,相对而言,参照最简单的面对于该高速信号线的耦合就变少了,天然就好导致电场对外辐射量显著增大。

高速信号线

同理,高速的IC,晶振等等也尽力远离板边安放,高速IC也需求完整而宽大的参照最简单的面施行电磁耦合,以减低EMI。

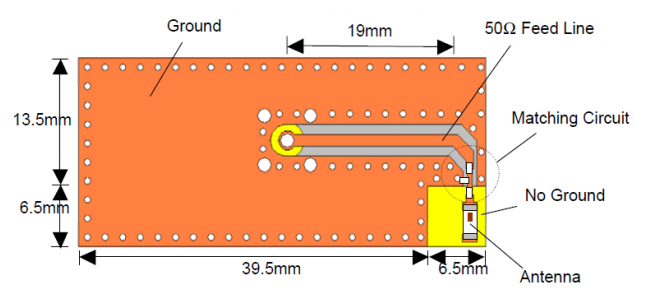

而对于板载接收天线而言,我们则期望尽力多多的向空间中辐射电磁波,所以板载接收天线的预设与高速传道输送线的预设原则相反,板载接收天线需求安放在板边,并且接收天线地区范围所处的位置要严禁有铜箔最简单的面,对,全部的层需求设置铜箔严禁区。并且接收天线要与PCB的地最简单的面拉开距离。

高速的IC

文章来自:www.ipcb.cn(爱彼电路)是精密PCB线路板生产厂家,专业生产微波线路板,rogers高频板,罗杰斯电路板,陶瓷电路板,HDI多层电路板,FPC软硬结合板,盲埋孔电路板,铝基板,厚铜电路板
