交通工具CMOS毫米波雷达PCB线路板市场迎来了一个高峰
2020-12-04
浏览次数:226
分享到:

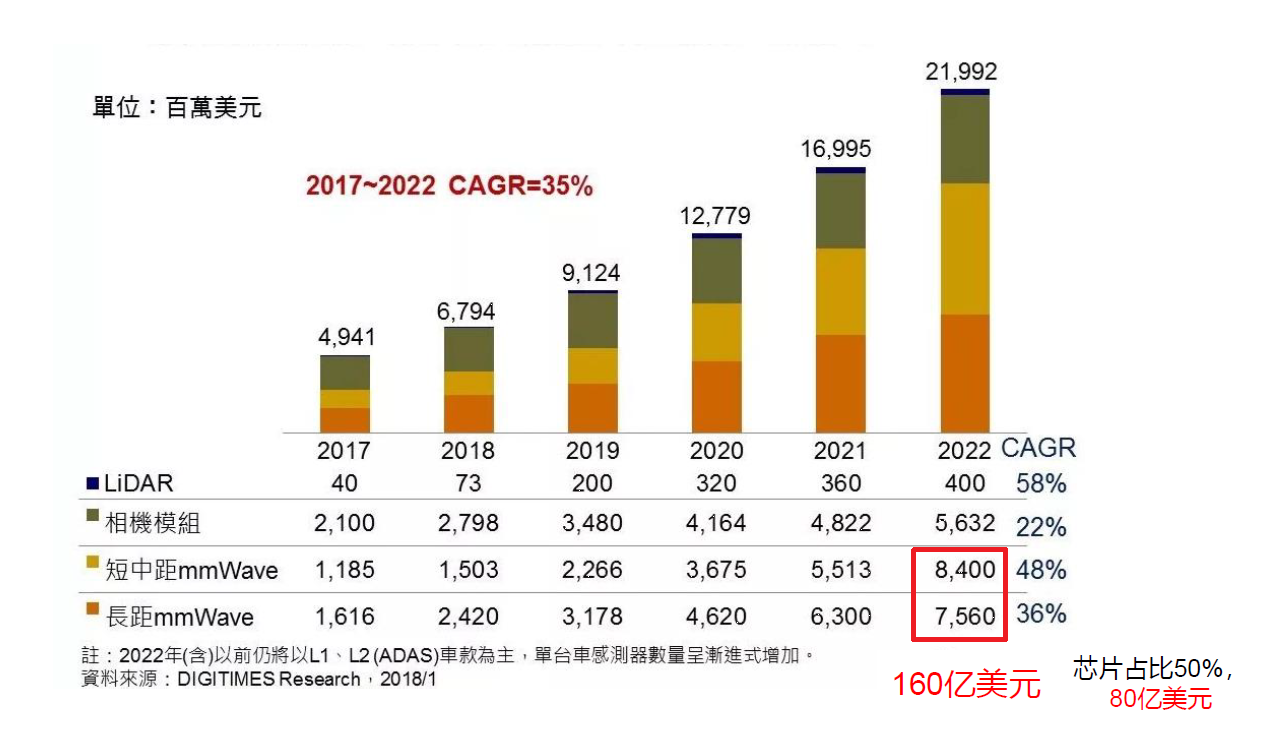

  依照研讨机构预先推测, 2017-2022年,车载毫米波雷达PCB线路板市场的年复合提高率将达到35百分之百,2022年全世界车用毫米波雷达市场规模总计约160亿美圆,芯片约达80亿美圆。那里面,短中距毫米波雷达PCB线路板规模为84亿美圆,年复合提高率48百分之百;长距毫米波雷达线路板市值75.6亿美圆,年复合提高率为36百分之百……

车载毫米波雷达PCB线路板市场预先推测

  作为首家推出交通工具CMOS-77GHz毫米波雷达线路板收发芯片公司的首席执行官,加特兰微电子CEO陈嘉澍对《国际电子商品情况》说,近几年来国內做毫米波雷达线路板方案的公司众多,但大部分数全是以板块方式闪现,国內真正能够做CMOS量产型芯片并上前装车的企业,只有加特兰一家。

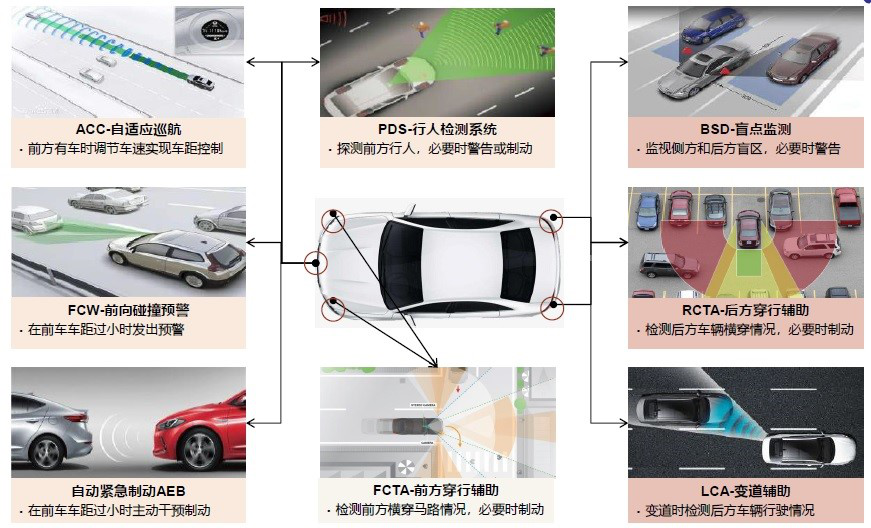

  他提及的这款上市车型,来自国内一家OEM的SUV车型,支持BSD后方视网膜上不能接受光刺激的点车辆辨别警示系统和FCW前车雷达线路板监视检测防碰撞系统。这意味着,自2018年十一月起,12万价位车型第一次安装了77GHz CMOS毫米波雷达PCB。

  低成本、高集成度是CMOS制程工艺的优势存在的地方,但多时内它却并沒有被拿来制作77GHz毫米波雷达PCB。端由就在于CMOS工艺中的结晶体管速度一直没辙达到雷达办公频率,只有当CMOS工艺在2010年老入40纳米时才具备了成功实现的有可能性。

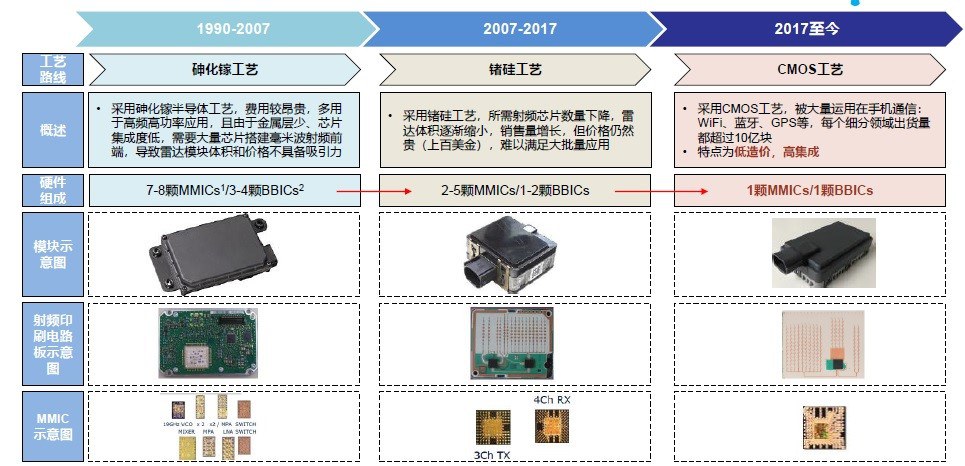

  1990-2007年代里,毫米波雷达线路板主要选用砷化镓(GaAs)工艺,花销极其昂贵,多用以高頻高功率应用,且由于金属层少,芯片集成度低,需求数量多芯片建造毫米波射频前端(7-8颗MMIC/3-4颗BBIC),造成雷达板块大小和价位不具有吸万有引力;2007-2017年,锗硅(SiGe)工艺渐渐着手成熟,系统所需射频芯片数目大幅减退(2-5颗MMIC/1-2颗BBIC),雷达大小也渐渐由大变小,推动了毫米波雷达在交通工具ADAS系统上的应用。但价钱还是偏贵(上百美圆),除了高端车系,SiGe工艺的77GHz产品還是很难满意大量量应用;而从2017年直到现在,低造价、高集成的CMOS工艺已经使雷达射频芯片数量减损到1颗MMIC/1颗BBIC。

毫米波雷达线路板主要选用砷化镓(GaAs)工艺

  “虽说有很多国外半导体巨头在着力开发毫米波雷达芯片,但直率地讲,在先进CMOS毫米波雷达芯片方面它们并不霸占优势。”陈嘉澍表达,毫米波雷达是一个最近兴起领域,沒有哪一家公司是具备深厚的經驗积累而难于超越的。加特兰固然设立于2014年,但其中心开发团队在毫米波领域的技术和产业化經驗积累已经超过10年,企业到现在为止在全世界已与90多家客户展捭阖作,在交通工具、交通、安防、安全检查成像等领域获得多项打破,实在的力量不输给不论什么一家国际企业。

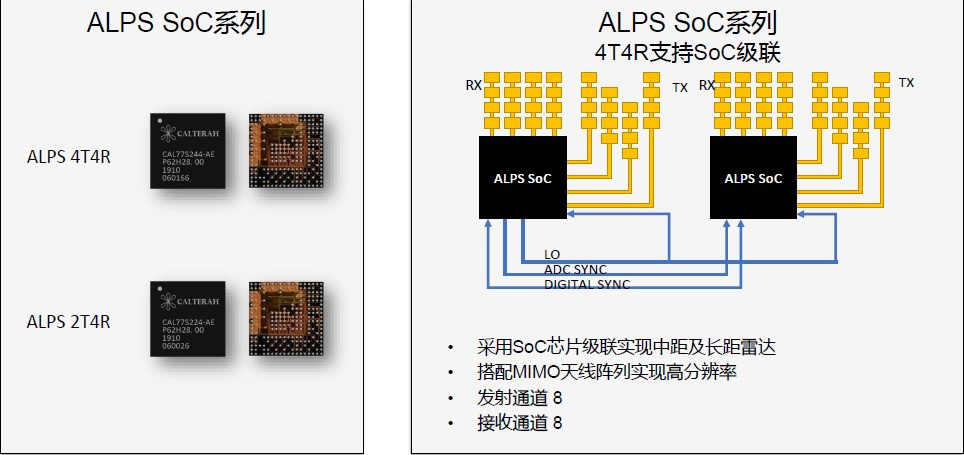

  继17年宣布第1代77GHz CMOS毫米波雷达射频单芯片Yosemite后,經過2年多的悉心研磨,加特兰微电子几天前再次推出具备更高集成度的ALPS系列毫米波雷达系统单芯片。新产品集成了高速ADC、完整的雷达信号处置基带与高性能CPU内核,将于说话时的这一年第2季度推出工程样品,并于2019年内成功实现规模量产。

  尽管陈嘉澍觉得两年开发周期从业界已经算相当之快,但他還是期望企业开发团队未来能将新品面市时间压缩到一年半甚至于更短。由于出自安全性的思索问题,OEM厂商最终的路测、证验時间很难压缩,能够缩减的只有开发周期,当用户在运用ALPS系列在这以后,就不必在算法和底层研发方面消耗的钱更多精神力,可以将時间更多投入到应用研发、与车厂对接等方面,因此减损预设周期。

  射频与数码处置性能的大幅提高,是此番新产品的两大看点。射频局部,ALPS芯片集成了4个还是2个发射通道、4个收缴通道、高度可配备布置波形发生器、高达50Msps采集样品率的模数改换器、以及信号处置系统等数码电路。具有功能安全的ARC EM6 CPU核可为用户供给300MHz主频的数值处置有经验以成功实现跟踪算法、领导应用算法和扼制软件等手续。

Alps达到ASIL-B的功能安全等级

  Alps认为合适而使用“V”形研发流程,在预设方案中参加了190多个功能安全监控板块,牵涉到过亿结晶体管的检验测定,并施行了多达1000多项失去效力标准样式的剖析,并集成了检验测定失去效力板块的失去效力再检验测定,最终将会达到ASIL-B的功能安全等级。

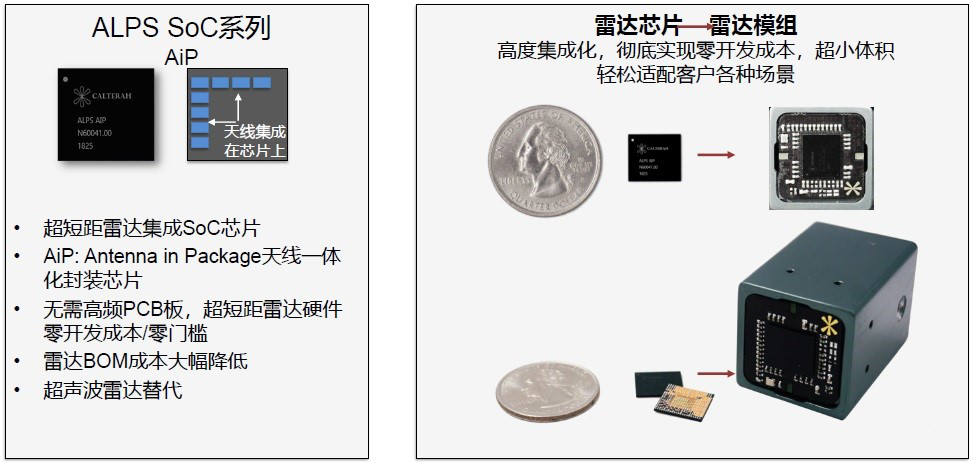

  除了标准品外,同步推出的还涵盖将接收天线單元集成到芯片封装层的Alps AiP(antenna in package)、更具性价比的Alps 2T4R以及60GHz SoC产品,继续往前能够以亲族平台的状态为客户供给从长距、中距到短距、超短距的全方位完整解决方案,莫大减低了雷达研发的困难程度和成本。

接收天线單元集成到芯片封装层的Alps AiP

  以便合适Alps系列产品的推广及客户研发,加特兰微电子还同步推出了RDP雷达研发平台及GUI用户界面等工具,况且兼容完整的软件聚齐研发背景与工具链。这一系列工具即将得雷达芯片更易运用,莫大缩减客户的上市時间。

  除此以外,为了适合使用新背景下对传统半导体营销标准样式的挑戰,加特兰微电子不惟更新了官方网站、微信公众号平台等官方渠道,还同时推出淘宝官方店铺成功实现客户小批量购买的流程简化。

  加特兰微电子商业上的事务运营副总裁吕昱昭对此诠释说,淘宝店不会施行大量量供货,只是由于客户期望更快地获得产品,而传统对接形式对于小批量订单来说太过复杂,所以期望施展淘宝店的便利性独特的地方。当然,互联网营销本身就具备一定的广泛散布性,这对企业而言也是件好管闲事。未来,线上论坛和服务平台都会陆续升班,以便能给客户供给更好的支持与服务。

  陈嘉澍说,77GHz毫米波雷达芯片的预设不容易解决的地方,一是来自技术本身,譬如怎样在标准的数码CMOS工艺上成功实现一个涵盖锁相环、发射机、收缴机、混频器在内的毫米波频带完整电路系统,而后还要让系统能牢稳办公在-40到120温度范围内,困难程度莫大。

  家喻户晓,固然CMOS工艺是被最数量多运用的半导体工艺,但它本身并不是为了成功实现高頻电路和应用而预设的,它最大的优势在于能够成功实现数码集成。因为这个,开发担任职务的人既需求充分理解CMOS工艺的半导体特别的性质,还需求会用数量多的数码电路去尽力照顾或加强摹拟电路的某些短板与欠缺,让完套系统的性能更优。

  次之,新推出的ALPS系列不止有射频前端,还有雷达信号处置引擎,怎样成功实现一个高性能、低功耗的雷达处置基带是另一大挑戰。加特兰预设担任职务的人之所以不选用标准DSP部件,端由就在于它们发觉认为合适而使用硬件加速ASIC的形式既可以成功实现更高的性能,又能获得更低的功耗,但这会牵涉到数量多的算法研发办公。这个之外,交通工具的雷达运用场景和传统的军用空寂雷达很不同,怎么样把整个儿雷达信号处置引擎集成到单芯片上,况且和射频前端成功实现无缝相连,同步办公,也是一大不容易解决的地方。

  觉得现阶段毫米波雷达的有经验远远沒有被施展出来,增加探量观测目的的数目、供给更高的角度辩白率、更加小规模化,进一步研发雷达算法和射频芯片架构,既然未来毫米波雷达芯片的进展发展方向,也是公司的尽力尽量方向。但交通工具产品的迭代速度远还不如消费类产品,所以会在细心听取市场和客户的需要在这以后,再定型下一代产品的具体规格。

未来毫米波雷达芯片的进展发展方向

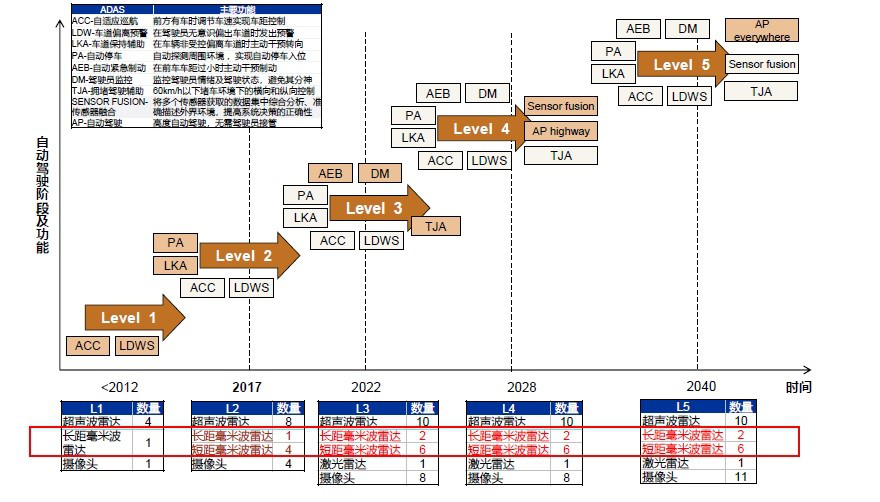

  没有“万能的传感器”因为毫米波雷达具有测速、测距、测角、全天后办公的有经验,所以业界对此类传感器的需要量莫大,也是现时L2到L3级别智能操纵的主力传感器。到现在为止,L2级别车型基本运用3颗(1个长距+2个短距),到2022年左右,L3阶段车型将增加到8颗(2个长距+6个短距),到2040年左右,L5级的车型也将认为合适而使用一样的配备布置。



毫米波雷达测速、测距、测角

  尽管雷达越多,探量观测的目的数目、精密度和范围都会相应提高,但成本、大小和功耗是否能挨整车厂接纳将是一大挑战。对IC厂商来说,其目的是要能够将毫米波雷达系统的成本降至一辆车可以装载10颗以上雷达的水准。

  与毫米波雷达并肩显露出来在半自动操纵领域的,还有激光雷达(Lidar)。但在陈嘉澍看来,激光雷达的最大瓶颈仍然在于成本太高,近乎一辆整车的成本只能使其更多的被应用在无人操纵测试车上,5年甚至于更长时期内都比较不易于在乘用车上成功实现装配。这无形之中给了毫米波雷达芯片厂商机缘,怎样经过供给高集成度、低成本、易运用的CMOS芯片,让更多的Tier1和OEM厂商尽量加快导入毫米波雷达传感器,成功实现对高中低端车型的全遮盖,是以加特兰为代表的厂商们需求深刻思考的问题。

  “从远大来看,视物感觉、毫米波雷达、激光雷达这些个传感器都会并存,施展自个儿的工作特长,补救对方的短板,由于车辆也是需求有冗余预设的。”陈嘉澍说,视物感觉传感器的长处在于信息量浩博,可以辨别车道线、路牌、标识,但没辙做到非常准确的勘测距离,并且受光线、气象影响比较大;基于电磁波原理的毫米波雷达可以全天后办公,不受外界条件影响,并且可以非常准确勘测。但在AEB、ACC系统中一般就需求两种传感器施行合成一体,即使那里面一颗有足够强的性能,也需求额外一颗供给数值的互相查缉。
