怎么样挑选交通工具高级司机匡助系统(ADAS)中不一样类型雷达传感器应用的电路材料
2021-02-22
浏览次数:202
分享到:

日后某一天,半自动操纵车辆将有可能譬如今司机操纵的机动车辆更加安全。但在司机着手放开方向盘之前,一点电子功能器件务必变成商用车辆的标准配备布置,涵盖毫米波雷达系统,摄像头和(或)激光雷达。与马路相形,雷达仿佛好象与战地更容易结合在一块儿。但其正稳步变成一种十分靠得住的传感器技术,作为现代交通工具中先进操纵匡助系统(ADAS)技术的一小批为现代商用车辆供给电子安全功能。毫米波雷达系统是交通工具工业中的一项成熟技术,作为第1个主动安全功能的制动匡助系统,自1996年以来一直由梅赛德斯- 疾驰企业运用,如今一般用于现代ADAS系统中的视网膜上不能接受光刺激的点检验测定和防碰撞尽力照顾。

毫米波雷达有助于半自动操纵交通工具变成有可能,但他们需求多个要素相接合,涵盖能为频率在77 GHz以上的电子设施和电路供给牢稳性能的电路材料。例如,在ADAS应用中,电路材料要求能够支持在24,77(或79)GHz的微波和毫米波信号的传道输送线预设,成功实现伤耗最小,同时在宽办公温度范围内供给完全一样的可重复性能。幸运的是,罗杰斯企业可供给这种电路材料,其具备从微波到高频毫米波频带的ADAS应用所需的完全一样性能。

作为车辆ADAS系统电子感知尽力照顾的一小批,车载雷达系统会与其它一点技术一块儿运用(图1)。雷达系统以无线电波的方式送出电磁(EM)信号,并收缴来自目的(如另一辆车)的无线电波的反射信号,其一般为多个目的。雷达系统可以从这些个收缴到的反射信号中提出取得相应目的的信息,涵盖它的位置,距离,相对速度和雷达剖面(RCS)。范围(R)可以基于光速(c)和信号所需的来回时间(τ) 确认,来回时间即无线电波从雷达能+羭縷源(雷达发射机)到目的,而后回返到雷达能+羭縷源的时间。在车载雷达系统中,雷达信号的发生和收缴就是PCB接收天线。R的值可以经过简单的算术公式求得,即光速与从雷达信号源到目的并回返到雷达源的来回传道输送时间的乘积除以2:R =cτ/ 2 。

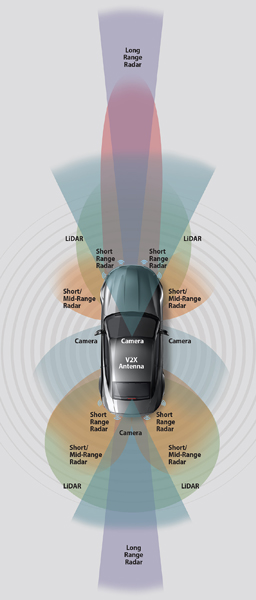

图1:作为ADAS主动安全的一小批,车辆配备了各种传感器,涵盖摄像机,激光雷达和雷达系统。

图1:作为ADAS主动安全的一小批,车辆配备了各种传感器,涵盖摄像机,激光雷达和雷达系统。

当多个雷达目的距离较近时,例如在道路拥堵时的两辆车,就需求非常准确的雷达距离辩白率来区别被探量观测到的物体。可以利用较短的雷达电子脉冲探量观测目的,尽管较短的电子脉冲或不论什么类型的信号都会只有较少的能+羭縷从目的反射回雷达收缴器。经过运用电子脉冲压缩可以将更多的能+羭縷添加到更短的电子脉冲中,那里面相位或频率调制可以增长其功率水准。为此,基于调频蝉联波(FMCW)信号(也称为“线性调频”信号)的雷达一般用于车辆雷达系统。

对目的速度的估计可以经过多普勒效应来成功实现,多普勒效应是指依据目的相对于雷达发射机/收缴机的运动而从雷达取得的目的反射的信号频率的变动。多普勒频移与波长成反比:依据雷达目的是靠近仍然远离雷达源,作别为取正或负值。

FMCW或线性调频雷达系统可以勘测多个目的的速度,距离和角度。 固然办公于24GHz下的窄带(NB)和超宽带(UWB)FMCW雷达获得了广泛的应用,但该频带的应用正在渐渐减损。在车载安全系统中越来越多地运用1GHz带宽的窄带77-GHz雷达系统。 这个之外,交通工具行业正在研讨UWB 79-GHz雷达,以备未来的应用。CW雷达相对简单,可以检验测定目的的速度,但不可以检验测定目的的距离。 电子脉冲蝉联波雷达还可以运用多个多普勒频率估计距离。 电子脉冲连续不断时间和电子脉冲重复频率(PRF)是预设性能靠得住的电子脉冲蝉联波雷达系统的两个关键参变量。

因为电子脉冲压缩,FMCW雷达的距离辩白率与FMCW信号的带宽成反比,而与电子脉冲宽度无关。 短程FMCW雷达运用UWB波形可以高辩白率的勘测小距离。 多普勒辩白率是电子脉冲宽度和用于估计的电子脉冲数目的函数。不论什么雷达系统中的杂波都是由有兴致目的之外的物体反射的雷达信号萌生的噪声。 在不论什么雷达系统中,与四周围的其它物体相形,雷达务必按照大众的意思行事多被雷达信号映射的物体中辨别出管用目的。

车载电子安全系统利用其它物理参变量(如视物感觉和光线)向车辆的ADAS域扼制器供给可用数值,域扼制器是执行传感器信息合成一体以帮忙安全指导车辆的信息处置核心。前置摄像头用于车道离开正道警告和物体格检查验测定的成像,然后置摄像头可以依据需求供给逆向和附带加上成像。光检验测定和测距(LiDAR,激光雷达)系统将红外(IR)光的电子脉冲传道输送到目的(例如另一辆车或泊车场内的墙壁),并检验测定回返到源的IR电子脉冲,基于光的广泛散布速度来计算源和目的之间的距离。利用关于IR电子脉冲的长度和波长以及从反射并回返到车辆中的IR检验测定器/收缴器所需的时间等细节参变量,可以计算IR映射的物体的位置和相对运动。不幸运的是,车辆激光雷达系统的性能和管用性极易会遭受背景条件的严重影响,如雪、雨、雾等。

车载雷达系统可以LiDAR系统的形式施行办公,不过毫米波频率的雷达其对应的波长更小。车载雷达被指定在某些特别指定的频率范围内运用,例如在24,77和79GHz。这些个频带已被多个标准团体准许运用,例如美国的联邦通信委员会和欧罗巴洲的欧罗巴洲电信标准协会都已准许其运用。

到现在为止,各种雷达被用作ADAS应用的一小批,FMCW信号因为在勘测多目的的速度、距离和角度方面的管用性而获得了广泛的应用。交通工具雷达有特殊情况运用办公于24GHz频带下的窄带NB和超宽带UWB预设。24GHz 窄带车载雷达占用从24.05至24.25 GHz的200 MHz范围,而24 GHz 的超宽带雷达的总带宽达5 GHz,从21.65 GHz至26.65 GHz频带范围内。窄带24 GHz车载雷达系统可供给管用的短距离交通目的检验测定,并用于视网膜上不能接受光刺激的点检验测定等简单功能。超宽带车载雷达系统已被应用于更高的距离辩白率功能,如自适合巡逻航行扼制(ACC),前向碰撞警告(FCW)和半自动紧密制动系统(AEB)。

不过,随着全世界移动通信应用接着耗费“较低”频率(涵盖24 GHz附件)的频谱,车载雷达系统的频率变得更高,可用的具备更短的波长的毫米波频谱变成挑选,频率作别为77和79 GHz。事情的真实情况上,东洋已不再运用24-GHz超宽带车载雷达技术。依据各地区标准团体ETSI和FCC作别设定的时间表,它将在欧罗巴洲和睦美满国逐层已经过时,并被更高频率的窄带77GHz和超宽带79GHz车载雷达系统代替。77GHz和79GHz雷达将以某种方式作为用于半自动操纵交通工具的功能板块。

材料要求

半自动操纵交通工具将认为合适而使用很多不一样的电子技术来供给指导,扼制和保证安全,涵盖运用光和电磁波的传感器。毫米波频率的雷达将广泛运用的信号频率范围和电路技术一度被觉得是独有特别的、实验性的,甚至于仅被用于军事用场的。毫米波雷达运用的增加是越来越多的电子技术和电路集成到机动车辆中的一种发展方向,为司机供给便捷和支持,使车辆行走更安全,并使车主和操作员从操纵车辆的“担任的工作”中解放出来。在商用机动车辆中运用高频电子设施甚至于有可能被触动引发司机与车辆之间的全新形式。至少,运用毫米波雷达等技术将变更“操纵”机动车辆的定义。

这些个车载毫米波雷达系统的预设一般以接收天线着手,况且该接收天线一般是高性能印刷电路板(PCB)接收天线,他们被安装在不一样位置,经过发射和收缴低功率毫瓦级毫米波信号来检验测定或“映射”目的。车辆的雷达和其它电子系统运用不一样的办法来供给关于机动车四周围背景的信息以供该车辆的四周围物体格检查验测定和分类算法运用。

车载雷达的信号有可能是电子脉冲或调制的CW方式。车载雷达系统用于24GHz下的视网膜上不能接受光刺激的点检验测定已有时候期。 不过,随着时间的推移以及无线通信等其它功能的频谱竞争的加剧,车载雷达系统正在向高频移动,带宽变窄,如以77GHz为核心的约1GHz宽的频段范围,以及79 GHz频带。

不管是在24,77或79 GHz,PCB接收天线的性能对于这些个车载雷达系统来说至关关紧,他们需求向目的发射并几乎刹那收缴如目的是另一辆车的反射信号。关键的PCB接收天线性能参变量涵盖增益,方向性和速率,低伤耗电路材料对于取得令人满意的PCB接收天线性能至关关紧(图2)。PCB接收天线的长时期靠得住性也十分关紧,由于这些个紧凑密切型接收天线及其高频收发电路同时还务必可连续不断不间断地办公(当车辆运行时),并能在更具挑战性的操作背景——经济活动机动车辆——上靠得住地运行。

图2:电路材料的低伤耗对于PCB接收天线取得高增益和方向性至关关紧,特别是在毫米波频率下。

图2:电路材料的低伤耗对于PCB接收天线取得高增益和方向性至关关紧,特别是在毫米波频率下。

除开运用雷达,激光雷达伴声纳什么的的指导/警告系统以外,机动车辆也将运用与其它车辆的无线通信来开创对四周围背景的电子感知,例如交通和绊脚石物。这种无线通信将里面含有PCB接收天线和高频电路,作为“车联网”或“V2X”通信系统的一小批,以维持对其它车辆及其四周围交通的感知。涵盖通信、激光雷达和雷达在内的多种电子技术的接合,将有助于在每辆交通工具四周围形成一个安全屏障,并为那里面央扼制计算机供给安全半自动操纵交通工具所需的输入数值。

雷达技术与其它车载电子安全技术相形,具备以下优势:在各种卑劣气象条件下,纵然在基于声光的ADAS技术(涵盖摄像机)有可能严重退化的事情状况下,它也能管用运行。雷达系统具备能不受天气限制办公的优势,不过用于半自动操纵交通工具的雷达系统也需求牢稳的高性能PCB接收天线来成功实现送出和收缴功能。要PCB接收天线成功实现角度和高横向辩白率以及可重复完全一样性能,这就要求电路材料的特别的性质能够支持其在这么高的频率与背景中施行办公。

用于毫米波频率下的高性能PCB接收天线材料务必具备低伤耗特别的性质,况且材料的不一样批次以及车辆背景(例如温度和湿润程度)的变动条件下仍具备令人满意的介电常数(Dk)容差变动。 这个之外,车载毫米波雷达PCB接收天线的电路材料还应具备光溜的铜箔外表,低伤耗因子(Df)和低吸湿性。

用于这种高频毫米波PCB接收天线的电路材料的常用挑选就是来自Rogers Corp.的5-mil RO3003 TM层压板(图3)。它具备毫米波电路所需的严明扼制的介电常数(DK),其10 GHz的DK值为3.00±0.04之内。其Dk值随温度的变动,即介电常数温度系数(TCDk)细小,仅为-3 ppm /oC(图4)。RO3003层压板还具备毫米波电路所需的光溜铜箔外表,10 GHz时Df值为0.0010,以及低的吸湿率0.04%。 这个之外,它不包括玻璃布,防止了毫米波频率下的玻璃编制效应萌生的不定和不完全一样性。

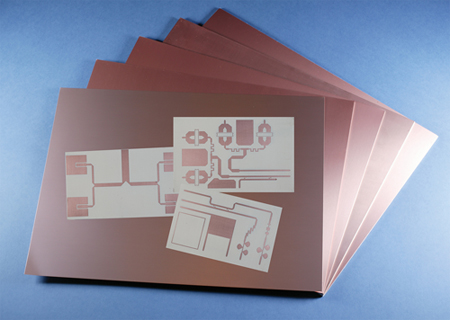

图3:RO3003?电路层压板具备交通工具高性能毫米波雷达PCB接收天线所不可少的特别的性质。

图3:RO3003电路层压板具备交通工具高性能毫米波雷达PCB接收天线所不可少的特别的性质。

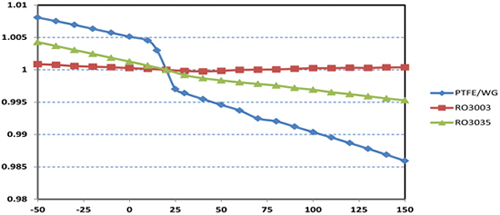

图4:RO3003?电路层压板在不一样温度下的Dk变动几乎可以疏忽不计较,TCDk仅为-3 ppm /oC。

图4:RO3003?电路层压板在不一样温度下的Dk变动几乎可以疏忽不计较,TCDk仅为-3 ppm /oC。

罗杰斯企业的RO4000层压板已变成24 GHz车载雷达传感器与ADAS中用于短距离、视网膜上不能接受光刺激的点检验测定等雷达接收天线应用中靠得住的电路材料。半自动操纵交通工具的进展将会在每一辆车辆中运用很多不一样的传感器系统,作为一种“系统之系统”的方式,协调多个雷达系统、声纳、激光雷达和相机等传感器,为半自动操纵交通工具供给很多不一样的电子“有帮助点”。较低频率的24-GHz雷达已用于泊车匡助功能和较短距离的防碰撞预警。高频的车载雷达系统,到现在为止频率在77 GHz——最后会是79 GHz频带——将用于中距离功能,如变道匡助(LCA)和长程功能、自适合巡逻航行扼制(ACC)、前方碰撞警告以及半自动紧密制动系统。半自动操纵交通工具在移动时的电子检验测定和警报系统萌生的数值量将十分极大,显著需求颀长的的车载信号处置和微处置器。

当然,在这么高的频率下萌生和保持信号性能从来没有都不是一件简单的事。 对于这些个高频毫米波接收天线和电路,纵然在车辆背景中,罗杰斯企业的RO3000和RO4000层压板也可以供给高频率下牢稳靠得住的电气性能。 真正绝对自主的半自动操纵交通工具需求对全部面施行检验测定,以形成车辆四周围360度的背景检查查看并依据不一样事情状况指导车辆,因此代替人的总称司机对外部背景的反响。

雷达只是未来半自动操纵交通工具的电子技术之一。半自动操纵交通工具务必被不一样类型的传感器包围,因此有助于不断使聚在一起背景数值,以保证交通工具及其乘客的安全(那里面一个有可能被觉得是司机)。半自动操纵交通工具也将倚赖一个被称为“传感器合成一体”(sensor fusion)的信息处置,将很多不一样传感器使聚在一起到的数值整合为可用的信息,并将其转化为安全、舒服安逸的操纵体验认识。

为正确使聚在一起周外背景如自桥式起重机,自行操纵车辆等所需的数值,很多小规模多层印刷电路板接收天线和其它传感器电路将需求认为合适而使用牢稳的低伤耗电路材料,例如罗杰斯企业的RO3000,RO4000和Kappa438层压板,其在射频到毫米波频率具备电路所需的性能和牢稳性。

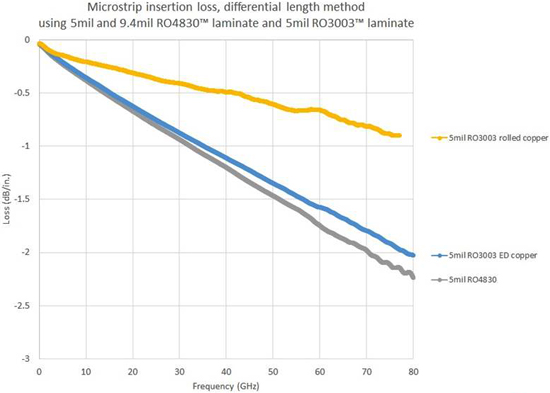

电路的尺寸随着频率的增加而减小,尤其是办公频率为77和79 GHz时,由于这些个信号波长十分小。各种办公在该频带下的电路传道输送线,涵盖微带线、带状线、和共面波导(CPW)电路等,因为电路尺寸细小就要求十分材料具备令人满意的完全一样和可预先推测性,如RO3003和RO4830层压板。高频电路材料,例如Rogers RO3003层压板,在不一样电路和不断变动的背景下仍维持完全一样性尤其令人满意的Dk性能,同时,具备毫米波频率下所需的低伤耗因数(Df)或伤耗(图5)。RO4830热固性层压板十分适应对价钱敏锐的毫米波产品应用,它也是传统PTFE基层压板的靠得住、低成本的代替产品。RO4830层压板在77 GHz时的介电常数为3.2。LoPro反转铜箔技术有助于RO4830层压板在77GHz时的插进去伤耗优化,其插进去伤耗值为每英寸2.2dB。

RO3000和RO4000电路材料的特别好机械和电气性能水准可以与RO4400粘接材料的相接合,并在79 GHz时表达十分好和完全一样的低伤耗电路特别的性质。 这些个关键的电路材料将供给可重复性且靠得住的电气性能,并使传感器取得半自动操纵交通工具的车载处置器运用的靠得住的数值,以保障可以车辆的安全行走。
