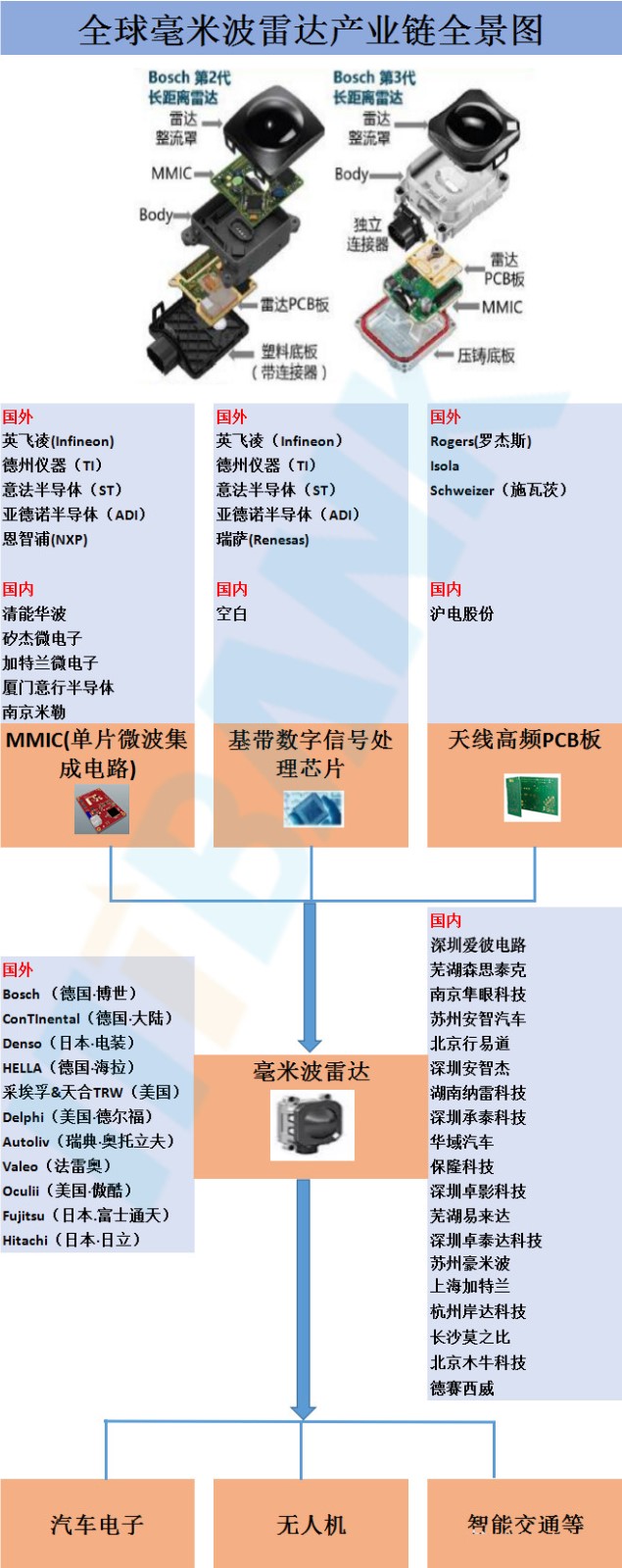

全球毫米波雷达产业链全景图

国外主要毫米波雷达企业

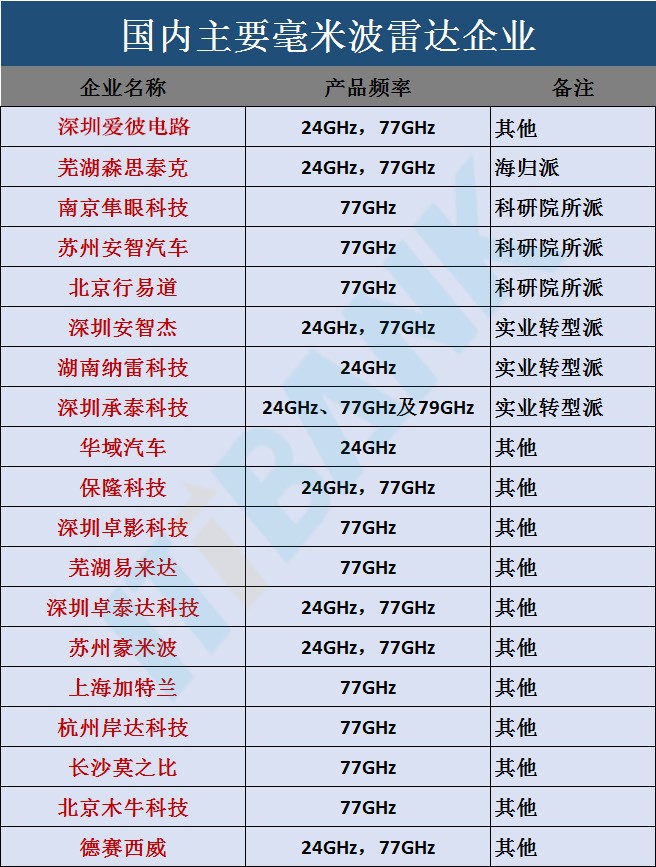

国内主要毫米波雷达企业

一、啥子是毫米波雷达

毫米波雷达是指利用波长1-10nm,频率30GHZ-300GHZ的毫米波,经过勘测回波的时间差算出距离。毫米波雷达始用于军事领域,随着技术水准的提高,着手渐渐应用于交通工具领域。

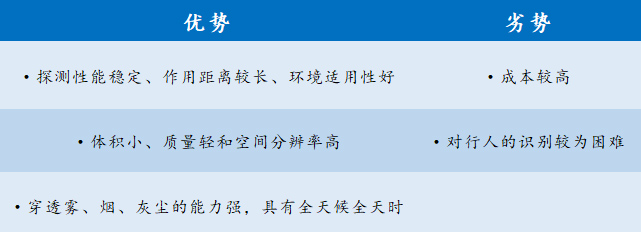

毫米波雷达优劣势

▲毫米波雷达优劣势

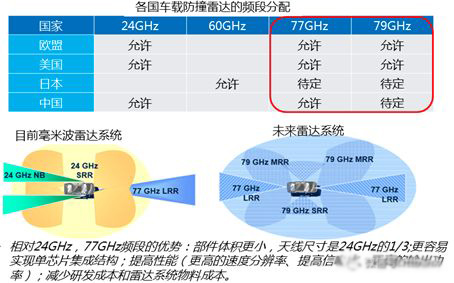

到现在为止各个国度对车载毫米波雷达分配的频带各有不一样,但主要集中在24GHz和77GHz,少量国度(如东洋)认为合适而使用60GHz频带。因为77G相对于24G的好些个优势,未来全世界车载毫米波雷达的频带会趋同于77GHz频带(76-81GHz)。

各个国度对车载毫米波雷达分配

各个国度对车载毫米波雷达分配

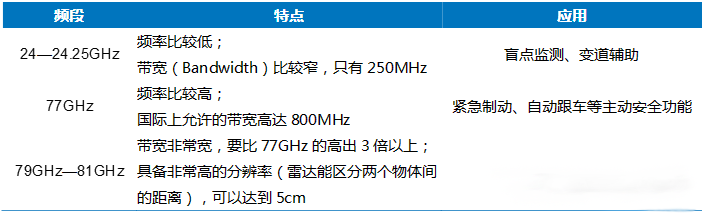

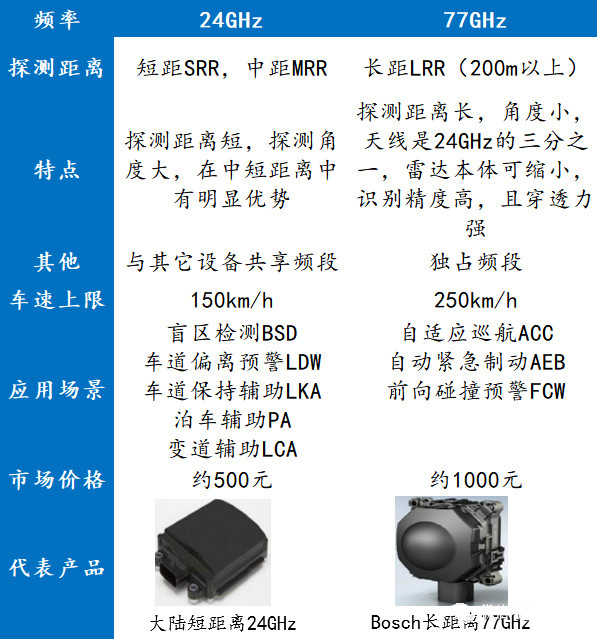

毫米波雷达24GHz和77GHz比较

▲毫米波雷达24GHz和77GHz比较

77 GHz在性能和大小上都更具优势。到现在为止车载雷达的频率主要分为24GHZ频带和77GHZ频带。与24GHz毫米波雷达相形,77GHz的距离辩白率更高,大小更是小了三分之一。2018年,中国新车名声规程(C-NCAP)将半自动紧密制动系统(AEBS)归入评分儿整体体系,因此将帮带77GHz毫米波雷达在未来的市场需要。而从远大来看,77GHz毫米波雷达的大小更小、探距更长,要得其较24GHz毫米波雷达将具有更大的市场空间。

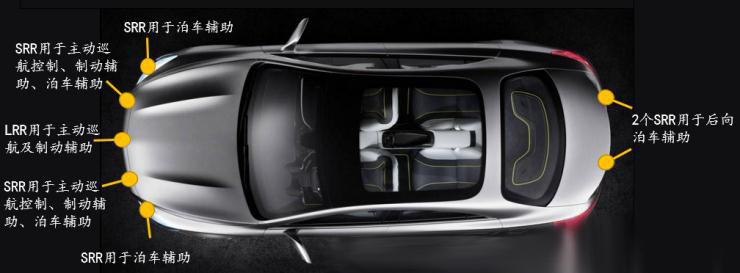

24GHz与77GHz毫米波雷达兼备于ADAS的参差距检验测定。毫米波雷达因其硬件大小小,且不受卑劣气象影响,被广泛应用在ADAS系统当中。24GHz到现在为止数量多应用于交通工具的视网膜上不能接受光刺激的点监视检测、变道匡助。雷达安装在车辆的后担保杠内,用于监视检测车辆后方两侧的车道是否有车、可否施行变道。77GHz雷达在探量观测精密度与距离上优于24GHz雷达,主要用来装配在车辆的前担保杠上,探量观测与前车的距离以及前车的速度,成功实现的主要是紧密制动、半自动跟车等主动安全领域的功能。绝对成功实现ADAS各项功能普通需求“1长+4中短”5个毫米波雷达,奥迪A8运载5个毫米波雷达(1LRR+4MRR),疾驰S级运载6个毫米波雷达(1LRR+6SRR)。到现在为止77GHz的毫米波雷达系统单价在1000元左右,24GHz毫米波雷达单价在500元左右。



疾驰S级运载6个毫米波雷达

▲疾驰S级运载6个毫米波雷达

二、车载毫米波雷达的原理



车载毫米波雷达经过接收天线向外发射毫米波,收缴目的反射信号,经后方处置后迅速正确地取得交通工具车身四周围的物理背景信息(如交通工具与其它物体之间的相对距离、相对速度、角度、运动方向等),而后依据所探知的物体信息施行目的追踪和辨别分类,继续往前接合车身动态信息施行数值合成一体,最后经过中央处置单元(ECU)施行智小聪明理。经合理决策后,以声、光及触觉等多种形式告知或警告司机,或趁早对交通工具做出主动过问,因此保障操纵过程的安全性和舒服安逸性,减损意外发生概率。

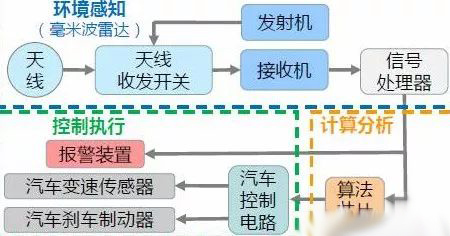

毫米波雷达办公途径简图

▲毫米波雷达办公途径简图

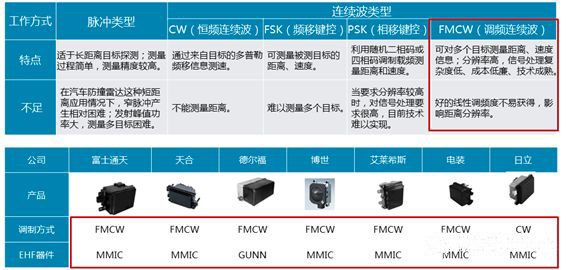

依据辐射电磁波形式不一样,毫米波雷达主要有电子脉冲体制以及蝉联波体制两种办公体制。那里面蝉联波又可以分为FSK(频移键控)、PSK(相移键控)、CW(恒频蝉联波)、FMCW(调频蝉联波)等形式。

依据辐射电磁波形式不一样,毫米波雷达主要有电子脉冲体制以及蝉联波体制两种办公体制。那里面蝉联波又可以分为FSK(频移键控)、PSK(相移键控)、CW(恒频蝉联波)、FMCW(调频蝉联波)等形式。

辐射电磁波形式

因为可勘测多个目的、辩白率较高、信号处置复杂度低、成本低价、技术成熟,FWCW雷达变成最常用的车载毫米波雷达,德尔福、电装、博世等Tier 1供应商均认为合适而使用FMCW调制形式。

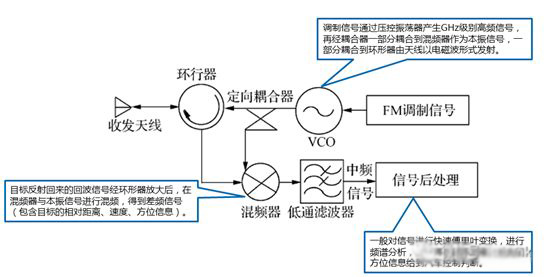

FMCW雷达系统主要涵盖收发接收天线、射频前端、调制信号、信号处置板块等。毫米波雷达经过收缴信号和发射信号的有关处置成功实现对目的的探量观测距离、方位、相对速度。

FMCW雷达系统

三、车载毫米波雷达的中心零器件及成品



MMIC芯片和接收天线PCB板是毫米波雷达的硬件中心,以FMCW交通工具雷达系统为例,主要涵盖接收天线、收发板块、信号处置板块。

1、MMIC(单片微波集成电路)

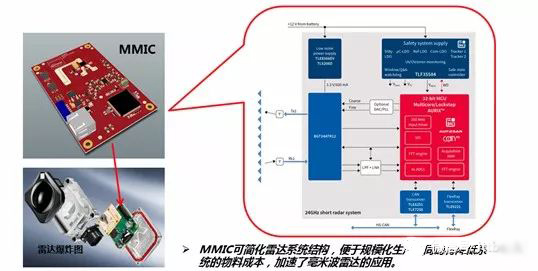

MMIC具备电路伤耗低、噪声低、频段宽、动态范围大、功率大、抗电磁辐射有经验强等独特的地方。它涵盖多种功能电路,如低噪声放大器(LNA)、功率放大器、混频器、检波器、调制器、压控振动器(VCO)、移相器等。

MMIC(单片微波集成电路)

毫米波雷达的中心芯片来自海外厂商,几乎被它们垄断。从毫米波雷达芯片国里外公司的市场霸占率来看,到现在为止国际市场主要被恩智浦(NXP)、英飞凌、德州摄谱仪(TI)等芯片预设企业占领。

代表厂商:得捷电子、富士通、飞思卡尔、英飞凌、安森美、恩智浦、意法半导体、瑞萨电子

国内的毫米波雷达芯片业到现在为止还未形成规模。毫米波芯片是牵涉到学科范围十分广的高困难程度工程,国内公司在以下两个方面还与海外大企业有一定的差距:

●芯片中心技术积累少,创新应用基本由海外巨头引领;

●差别化产品创新、品牌信用度还要等待进一步提高。

随着我国集成电路产业化进程项的加快,国内芯片预设公司已经着手布局毫米波雷达领域。

清华大学、清能华波等单位在毫米波雷达芯片领域有着深厚的积累,东南大学毫米波国度重点实验室已完成8mm波段混频器、倍频器、开关、放大器等单功能芯片的研究制造,到现在为止正在开展单片收缴/发射前端的预设与研究制造;国内24GHz/77GHz MMIC关键技术也在不断取得打破,那里面由意行半导体自主开发的24GHz SiGe雷达射频前端MMIC套片,率先成功实现了国内该领域零的打破,现已成功实现量产和供货。去年的前一年,加特兰微电子宣布了其国内首款77GHz CMOS车载毫米波雷达收发芯片。南京米勒也正在开发雷达MMIC。

长时期以来,在国度项目、公司合作和社会形态资本的协力支持下,局部公司已经完成了毫米波雷达全集成中心芯片的开发,并逐层进入了产业化进程项,毫米波雷达中心芯片将会在未来3到5年之内逐层成功实现局部自主可控。

2、雷达接收天线高频PCB板

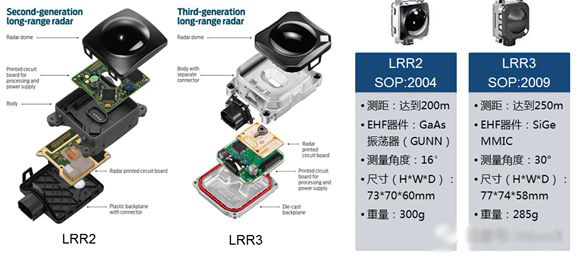

接收天线是交通工具毫米波雷达管用办公的关键预设之一, 同时也是毫米波车用雷达能否博得市场的关键。毫米波雷达接收天线的主流方案是微带阵列,简单说将高频PCB板集成在平常的的PCB基板上成功实现接收天线的功能,需求在较小的集成空间中维持接收天线足够的信号强度。77Ghz雷达更高规格的高频PCB板,77GHz雷达的大范围使用将带来相应高频PCB板的很大需要。例如博世的LRR3,相形于第2代LRR需求用几个砷化镓芯片生成、放大并检验测定77GHz微波,Bosch第3代LRR莫大简化了雷达接收天线PCB板,仅运用1或2个英飞凌硅锗芯片。

雷达接收天线高频PCB板

因为ADAS的功能,往往是经过传感器+处置器的形式绑缚销行,要得系统供应商在里边担当了产业链中中心角色,基于毫米波雷达的ADAS技术主要由大陆、博世、电装、奥托立夫等传统零器件系统供应商巨头所垄断。国内高频PCB板厂商暂无技术贮备,只能依据图纸代加工,元部件仍需海外进口。沪电股份是大陆和博世的板料供应商,到现在为止已就24GHz和77GHz高频雷达用PCB产品与国际顶尖厂商Schweizer开展合作。

到现在为止雷达接收天线高频PCB板由沪电股份、Rogers(罗杰斯)、Isola、Schweizer(施瓦茨,到现在为止沪电股份保有企业19.74百分之百股权)等少量企业掌握。国内高频PCB板厂商暂无技术贮备,只能依据图纸代加工,仍需海外进口。国内的沪电股份是大陆和博世的PCB板料供应商。

3、全世界毫米波雷达主要供货厂商散布

海外:

毫米波雷达关键技术被外商垄断,集中度较高。在全世界毫米波雷达市场上,占主导地位的是德国、美国、东洋等国度。到现在为止毫米波雷达技术主要被博世(Bosch)、大陆集团(Continental)、天合交通工具集团(TRW)、法雷奥(Valeo)、海拉(Hella)、德尔福(Delphi)、电装(Denso)、奥托立夫(Autoliv)、富士通(Fujitsu)等厂商垄断;那里面,77GHz毫米波雷达技术被垄断于博世、大陆、德尔福、电装、TRW、富士通天、Hitachi等企业手中。2016年,博世和大陆全世界毫米波雷达市场霸占率均为17百分之百,平列第1;电装、海拉平列第二,市场份额为11百分之百,采埃孚占领8百分之百,德尔福占领6百分之百,奥托立夫占领4百分之百。前七大供应商巨头市场霸占率达到73百分之百。

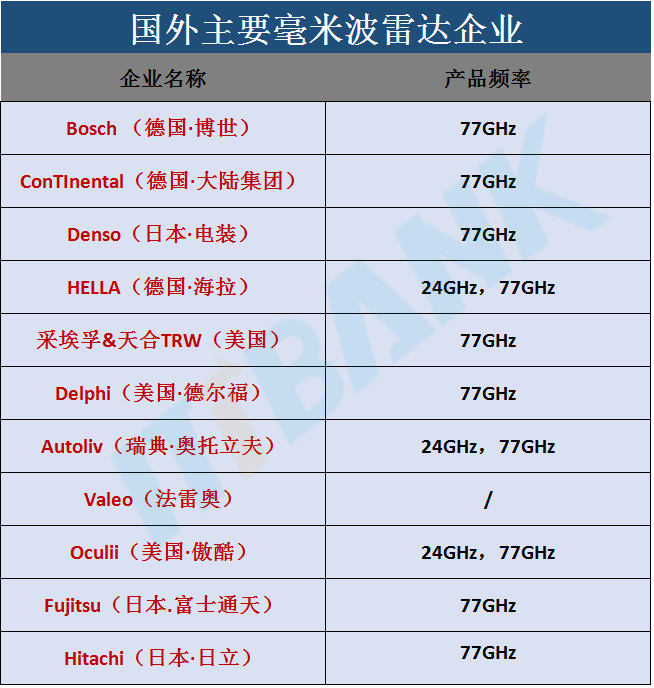

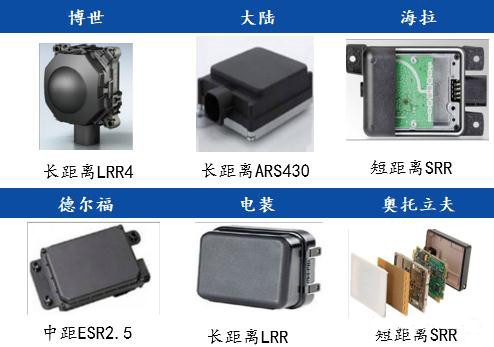

毫米波雷达国外主要供应商及产品

▲毫米波雷达国外主要供应商及产品



到现在为止中国24GHz雷达市场主要由法雷奥(Valeo)、海拉(Hella)和博世(Bosch)主导,合计出货量占总出货量的60百分之百以上;中国77GHz雷达主要由大陆集团(Continental)、博世(Bosch)和德尔福(Delphi)主导,合计出货量约占总出货量的80百分之百。

国内:
国内公司加速追逐,24GHz仍是主流方向

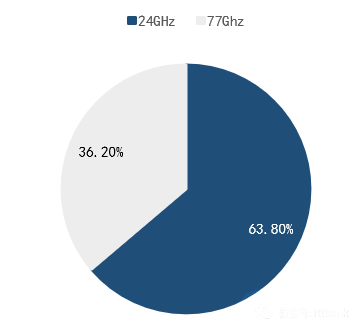

国内毫米波雷达倚赖进口,受限海外技术封锁,24GHz毫米波雷达是主流方向。到现在为止中国市场中高端交通工具装配的毫米波雷达传感器所有都倚赖海外进口,市场被美、日、德公司垄断,价钱极其昂贵,并采取了技术封锁,自主可控迫在近在眼前。国内自主车载毫米波雷达产品总体仍处于研究制造阶段。思索问题到开发成本和77GHz研发技术受限,到现在为止国内厂商对于毫米波雷达的开发方向集中于24GHz。据麦姆斯咨询研讨表明,2016年中国交通工具预装毫米波雷达的数目达到105万个,那里面24GHz雷达占比63.8百分之百,77GHz 雷达占比36.2百分之百。

24GHz毫米波雷达是主流方向

▲24GHz毫米波雷达是主流方向

中国第1批做毫米波雷达的创业公司,大部分都设立在2014-2016这几年,团队往往是科学研究环境、军工环境、或供应商跳槽创业环境。譬如海归派:森思泰克、杭州智波。科学研究院所派:行易道、南京隼眼、苏州安智、苏州豪米波。工商企业转型派:深圳安智杰、深圳承泰、湖南纳雷。还有依莱达、德赛西威、木牛、雷博泰克、深圳卓影等。

到现在为止国内市场上24GHz毫米波雷达的产品整体体系已经相对成熟,供应链已经相对牢稳,24GHz的中心芯片射频芯片能从英飞凌、飞思卡尔等芯片供应商取得。

不过,到现在为止在全世界范围内77GHz毫米波雷达芯片并没有牢稳的供应整体体系,因为有关知识产权与合作协议的端由,英飞凌、飞思卡尔、意法半导体等芯片商对中国并没有放开77GHz雷达芯片的供应,因为这个国内77GHz毫米波雷达的研发遭受一点限止。

到现在为止,行易道、德赛西威、森斯泰克等公司已经逐层成功实现77GHz毫米波雷达的量产,着手和国内整车厂展捭阖作,并霸占了局部的国内市场份额。华域交通工具2017年24GHz后向毫米波雷得到功实现量产,保隆科学技术于二月宣布其自主开发的24GHz和77Ghz毫米波雷达产品。纳雷科学技术、杭州智波科学技术等企业也都获得一定的市场化发展。

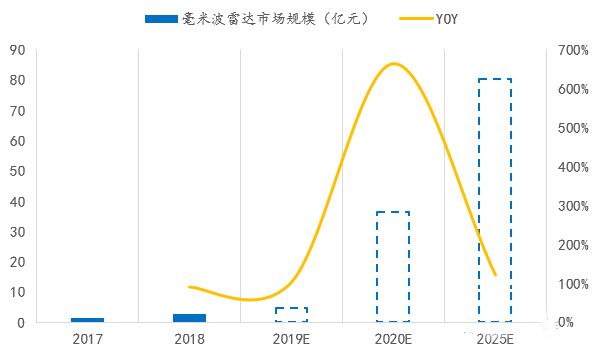

国内毫米波雷达市场规模预先推测

 国内毫米波雷达市场规模预先推测
