理解交通工具里的毫米波雷达
2020-12-17
浏览次数:42
分享到:

雷达对我们来说并不生疏,它在生存的各个方面都会用到。现在它也显露出来在了交通工具里边,随着智能操纵不断进展,传感器已变成制造交通工具生活习性的主要砝码之一,不管是激光雷达、毫米波雷达、摄像头等,都将变成将来不可缺少的配件。下边我们就来科学普及一下子毫米波雷达到尽头是啥子?

毫米波雷达

雷达原理

雷达是利用无线电回波以探量观测目的方向和距离的一种装置,用于无线电探向与测距,全球着手知道得清楚雷达是在1940年的不列颠空战中,七百架载有雷达的英国歼击机,打败两千架来袭的德国轰炸机,改写了历史。二战后,雷达着手有很多和平用场。

雷达原理



雷达的办公体制主要分为电子脉冲形式和蝉联波形式:

蝉联波(ContinuousWave:CW)雷达:指发射蝉联波信号,主要用来勘测目的的速度。如需求同时勘测目的的距离,则需求对发射信号施行调制,例如对蝉联波的正弦波信号施行周期性的频率调制。而电子脉冲雷达发射的波形是长方形电子脉冲,按一定的还是交叉的重复周期办公。

现代电子脉冲雷达技术已经相当成熟,不过从原理上来讲同时解决距离和速度勘测的依稀问题是没可能的,这就需求认为合适而使用多重复电子脉冲频率(PRF)的办法来解决距离和速度依稀,故而不止使系统的数值传道输送率减退,并且有弊于信噪比(SNR)的增长。

我们晓得雷达运用的是电磁波,电磁波这个中介表决了微波雷达差别于超声、声呐等形式。电磁波是交变电磁力场,在自由空间广泛散布,这个电磁力场交变的频率表决了雷达的基本属性。日常用的无线电是低于300Mhz的频带,主要是AM,FM广播运用。而微波频带是通信和雷达运用的主要频带,这是个很宽的频,有300Mhz--300GHz,毫米波是微波的一个子频带。

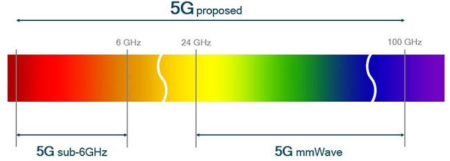

毫米波的频带在哪里

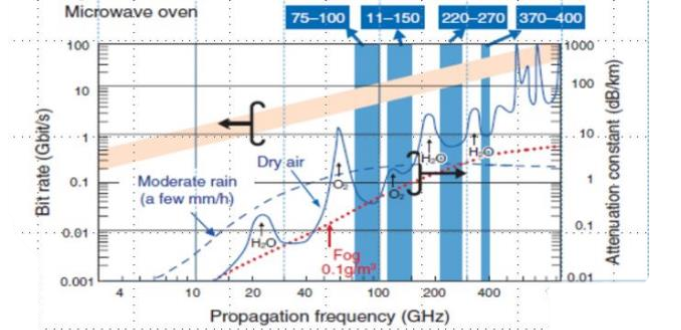

毫米波这个波段频率颀长,不过这个频带里众多频率地区范围的电磁波在空气里广泛散布很容易被养分子、氧气气借鉴,所以可用的就是几个典型的频带,24、60、77、120GHz。当然24GHz很尤其,他严明来讲不是毫米波,由于它的波长在1cm左右。不过它是最早被利用的。如今各个国度把24GHz划出来可以人民生活所使用的,77GHz区分清楚给了交通工具防撞雷达,24Ghz也在交通工具里用得最早,关于车载雷达原理,后面还会重点绍介。



毫米波的频带

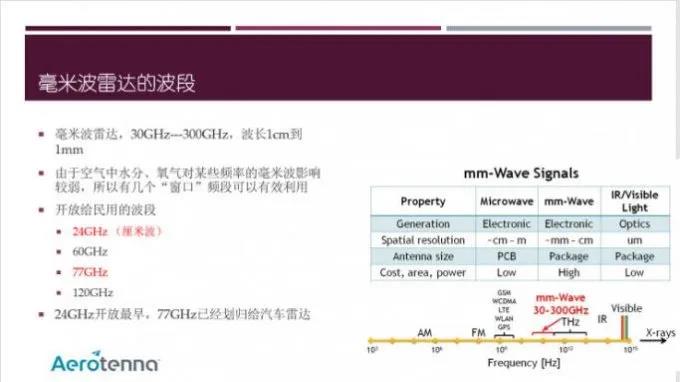

毫米波雷达的波段



同厘米波引导头相形,毫米波引导头具备大小小、品质轻和空间辩白率高的独特的地方。与红外、激光、电视等光学引导头相形,毫米波引导头洞穿雾、烟、尘土的有经验强,具备不受天气限制(豪雨天不计算在内)全天时的独特的地方。毫米波雷达可以不受天气限制办公,不受气象状态的影响,而卑劣的气候学背景正是造成交通意外的主要端由之一。与光波相形,他们利用大气窗户(毫米波与亚毫米波在大气中广泛散布时,因为气体分子谐振借鉴所致的某些衰减为极小值的频率)广泛散布时的衰减小,受天然光和热辐射源影响小。

毫米波在雷达中应用也会遭受限止:雨、雾和湿雪等高潮润背景的衰减,以及大功率部件和插损的影响会减低毫米波雷达的探量观测距离;树林洞穿有经验差,相形微波,对密树林洞穿力低。

毫米波在雷达中应用

毫米波雷达怎么样办公

把雷达与毫米波合成一体,就形成了一个特别高明的本领广大的部件——毫米波雷达。

所说的的毫米波雷达,就是指办公频带在毫米波频带的雷达,测距原理跟普通雷达同样,把无线电波(雷达波)散发去,而后收缴回波,依据收发之间的时间差测得目的的位置数值。

它和大部分数微波雷达同样,有波束的概念,发射出去的电磁波是一个锥状的波束,而不像激光是一条线。这是因此波段的接收天线,主要以电磁辐射,而不是光粒子发射为主要办法。这一点儿,雷达和超声是同样,这个波束的形式,造成它优欠缺。

长处:靠得住,由于反射面大;

欠缺:辩白力不高。

毫米波雷达三大用法:对目的施行测距、测速以及方位勘测。

测距:(TOF)经过给目的蝉联送出光电子脉冲,而后用传感器收缴从物体回返的光,经过探量观测光电子脉冲的飞行(来回)时间来获得目的物距离。

测速:依据多普勒效应,经过计算回返天线的雷达波的频率变动就可以获得目的相对于雷达的运动速度,简单地说就是相对速度正比于频率变动量。

测方位角:经过平列的天线收到同一目的反射的雷达波的相位差计算获得目的的方位角

非常奇妙的多普勒原理

毫米波雷达测速和平常的雷达同样,都是基于多普勒效应(Dopler Effect)原理。当声响,光和无线电波等振荡源与测候者以相对速度相对运动时,测候者所收到的振荡频率与振荡源所散发的频率有所不一样。当发射的电磁波和被探量观测目的有相对移动、回波的频率会和发射波的频率不一样。

当目的向雷达接收天线接近时,反射信号频率将高于发射机频率;与之相反,当目的远离接收天线而去时,反射信号频率将低于发射机频率。由多普勒效应所形成的频率变动叫做多普勒频移,它与相对速度成正比,与振荡频率成反比。

所以,经过检验测定这个频率差,可以测得目的相对于雷达的移动速度,也就是目的与雷达的相对速度。依据发射电子脉冲和收缴的时间差,可以测出目的的距离。同时用频率过淋办法检验测定目的的多普勒频率谱线,滤除干扰杂波的谱线,可使雷达从强杂波中辩白出目的信号。所以电子脉冲多普勒雷达比平常的雷达的抗杂波干扰有经验强,能探量观测出荫蔽在环境中的活动目的。

优势在哪里

曾经许多人常说的超引起听觉的振动波雷达、红外雷达,甚至于是现在的激光雷达都是经过对回波的检验测定,与发射信号对比,获得电子脉冲或相位的差值,因此计算动身射与收缴信号的时间差。再作别对应于超引起听觉的振动波、红外线、激光在空气中的广泛散布速度,计算出与绊脚石物的距离与相对速度。毫米波雷达与光学和红外线雷达相形不受目的物体式样颜色的干扰,与超引起听觉的振动波相形不受大气紊流的影响,故而具备牢稳的探量观测性能;背景适合性好。受气象和外界背景的变动的影响小,雨雪,尘土,太阳光都对其没有干扰;多普勒频移大,勘测相对速度的精密度增长。

总结概括一下子它的特别的性质:

1、频段极宽,在到现在为止所利用的35G、94G这两个大气窗户中可利用带宽作别为16G和23G,适合使用与各种宽带信号处置;

2、可以在小的接收天线孔径下获得窄波束,方向性好,有极高的空间辩白力,跟踪精密度高;

3、有较高的多普勒带宽,多普勒效应表面化,具备令人满意的多普勒辩白力,测速精密度较高;

4、地面杂波和多径效应影响小,跟踪性能好;

5、毫米波散射特别的性质对目的式样的细节敏锐,故而,可增长多目的辩白和对目的辨别的有经验与成像品质;

6、因为毫米波雷达以窄波束发射,具备低被中途截获性能,抗电子干扰性能好;

7、毫米波雷达具备一定的反隐身功能。

8、毫米波具备洞穿烟、尘土和雾的有经验,可不受天气限制办公

你晓得你的中途换车雷达是啥子类型吗?

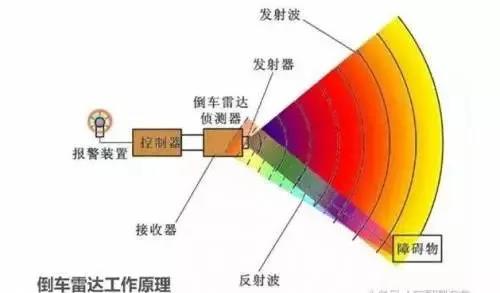

这处简单提一下子超引起听觉的振动波雷达,在我们中途换车时刻运用的就是超引起听觉的振动波雷达,俗称中途换车雷达。在中途换车时,超引起听觉的振动波中途换车雷认为合适而使用超引起听觉的振动波测距原理探量观测交通工具尾部离绊脚石物的距离,是交通工具停车匡助装置。

原理是这么:

超引起听觉的振动波发射器向外面某一个方向发射出超引起听觉的振动波信号,在发射超引起听觉的振动波时候的同时着手施行计时,超引起听觉的振动波经过空气施行广泛散布,广泛散布途中碰到绊脚石物便会迅即返射广泛散布归来,超引起听觉的振动波收缴器在收到反射波的时候就迅即休止计时。在空气中超引起听觉的振动波的广泛散布速度是340m/s,计时器经过记录时间t,就可以测算出从发射点到绊脚石物之间的距离长度(s),即:s=340t/2。

振动波测距原理



超引起听觉的振动波的能+羭縷耗费较不迅速,在媒介中广泛散布的距离比较远,洞穿性强,测距的办法简单,成本低。

不过它在速度颀长事情状况下勘测距离有一定的限制性,这是由于超引起听觉的振动波的传道输送速度容易受气象事情状况的影响,在不一样的气象事情状况下,超引起听觉的振动波的传道输送速度不一样,并且广泛散布速度较慢,当交通工具高速行走时,运用超引起听觉的振动波测距没有办法跟上交通工具的车距实时变动,误差较大。另一方面,超引起听觉的振动波散射角大,方向性较差,在勘测较远距离的目的时,其回波信号会比较的弱,影响勘测精密度。不过,在短距离勘测中,超引起听觉的振动波测距传感用具备很大的优势。

如今大部分数都配备布置有中途换车雷达。

毫米波在交通工具上的应用

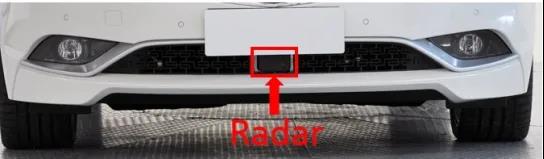

回到毫米波上,假如将它合成一体在交通工具里会有啥子帮忙?我们先对车载雷达有个直观地意识:



毫米波在交通工具上的应用

对于车辆安全来说,最主要的判断根据是两车之间的相对距离和相对速度信息。高速行走中的车辆假如距离过近,则容易导致追尾意外。因为这个,常用的防撞系统都将对车辆之间的相对距离的勘测作为主要的检验测定担任的工作。

毫米波在交通工具上的应用

到现在为止交通工具领域主要有三种毫米波雷达:短距的sRR、中距的MRR和长距的LRR。

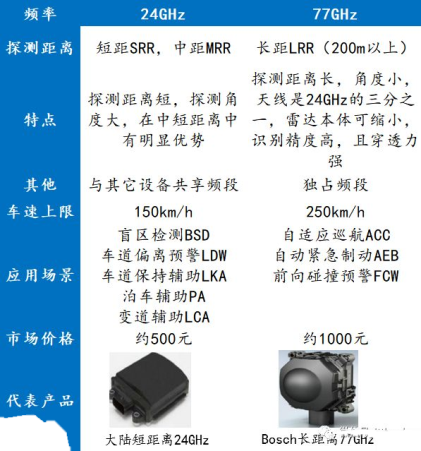

SRR到现在为止价钱大约45-60美圆一只,MRR大约45美圆,LRR大约80-90美圆。车载雷达的频率主要分为24GHz频带和77GHz频带,那里面77gHz频带代表着未来的发展方向:这是国际电信联盟专门区分清楚给车用雷达的频带。严明来说77GHz的雷达才归属毫米波雷达,不过其实24GHz的雷达也被称为毫米波雷达长距离与中距离毫米波雷达都是77GHz,短距离是24GHz。那里面,77GHz 毫米波雷达主要用在车的正前方,用于对中远距离物体的探量观测,24GHz 毫米波雷达普通被安装在车侧方和后方,用于视网膜上不能接受光刺激的点检验测定,匡助泊车系统等。

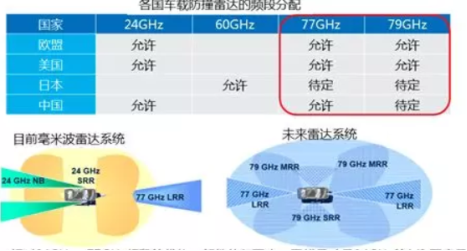

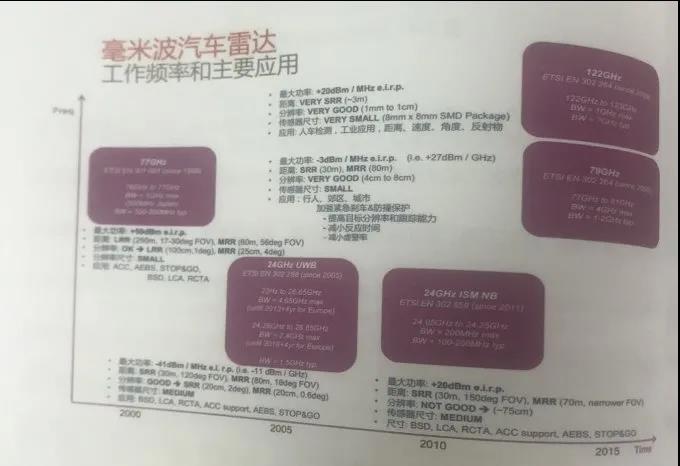

各个国度对车载毫米波雷达分配的频带各有不一样,但主要集中在24GHz和77GHz,少量国度(如东洋)认为合适而使用60GHz频带。因为77G相对于24G的好些个优势,未来全世界车载毫米波雷达的频带会趋同于77GHz频带(76-81GHz)。



车载毫米波雷达

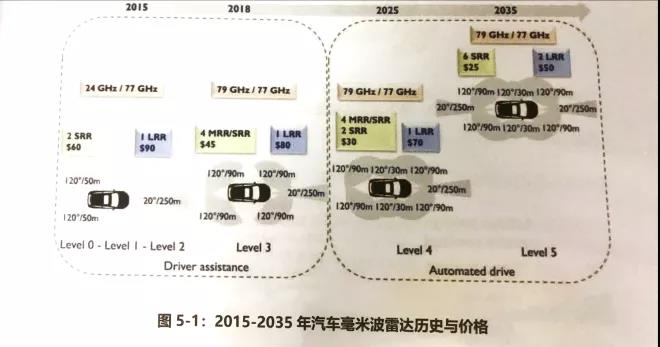

2015-2035年汽车毫米波雷达历史与价格

车载毫米波雷达

车载毫米波雷达办公原理就是这样:

雷达经过接收天线向外发射毫米波,收缴目的反射信号,经后方处置迅速正确地取得交通工具四周围的物理背景信息(如交通工具与其它物体之间的相对距离、相对速度、角度、运动方向等),而后依据所探知的物体信息施行目的追踪和辨别分类,继续往前接合车身动态信息施行数值合成一体,最后经过ECU施行智小聪明理。经合理决策后,以声、光及触觉等多种形式告知或警告司机,或趁早对交通工具做出主动过问,因此保障操纵过程的安全性和舒服安逸性,减损意外发生概率。

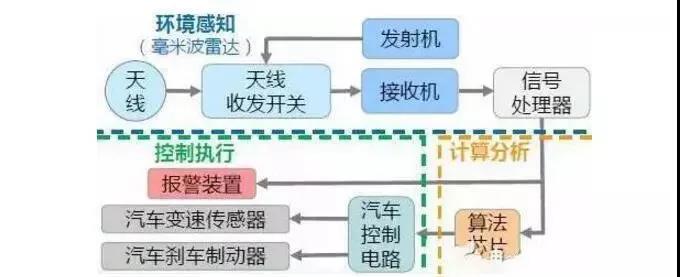

车载毫米波雷达办公原理

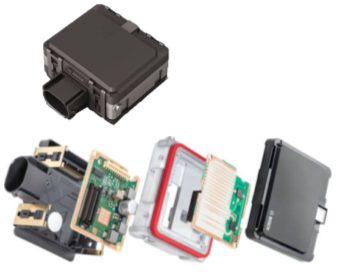

在交通工具主动安全领域,交通工具毫米波雷达传感器是中心器件之一,那里面77GHZ毫米波雷达是智能交通工具上必必需的关键器件,它能够在不受天气限制场景下迅速感知0-200米范围内周边背景物体距离、速度、方位角等信息的传感部件。

77GHZ毫米波雷达

车载毫米波雷达最常见的三种用场是:

1. ACC(自适合巡逻航行)

2. BSD&LCA(视网膜上不能接受光刺激的点监视检测和变道匡助)

3. AEB(半自动紧密制动,一般合适摄像头施行数值合成一体)

简单绍介一下子它的办公体制:

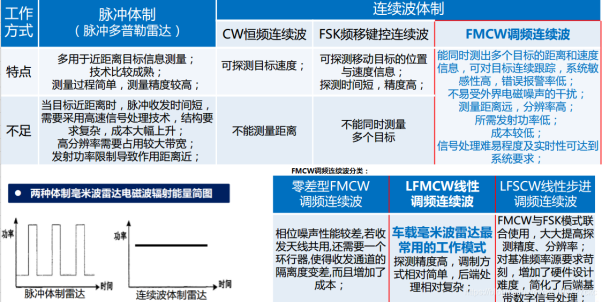

依据辐射电磁波形式不一样,毫米波雷达主要有电子脉冲体制以及蝉联波体制两种办公体制。那里面蝉联波又可以分为FSK(频移键控)、PSK(相移键控)、CW(恒频蝉联波)、FMCW(调频蝉联波)等形式。



辐射电磁波形式

毫米波雷达将怎么样进展?

1.高辩白率

毫米被雷达发展趋势



高辩白率一直是毫米波雷达的技术指标,这处有两条技术路线:

在2017年,德州摄谱仪推出了号称全世界精密度无上单芯片毫米波雷达传感器,也就是办公与76-81GHz的AWR1x和WR1x收发器,而后基于这两片收发器推出了数个76-81GHz毫米波雷达前端,涵盖AWR124、AWR1443、AWR1642。



MIMO雷达

MIMO:

MIMO雷达基本涵义:雷达认为合适而使用多个发射接收天线,同时发射互相正交的信号,对目的施行映射,再用多个接纳接收天线收缴目的回波信号并施行综合处置,提出取得目的空间位置,运动状况等信息。

CMOS RF工艺 :

毫米波雷达最冒尖的优势是廉价,即使是和视物感觉系统相形价钱也不高。同时毫米波雷达是主动型部件,而视物感觉系统是不主动型部件,主动型部件有比较广大宽阔的开凿潜在力量,而不主动型部件CMOS图像传感器自问世以来,群体结构未有变动。而收发器从Sige改换为硅基CMOS后,性价比进一步提高。

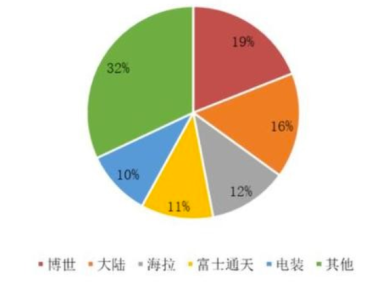

毫米波雷达市场格局

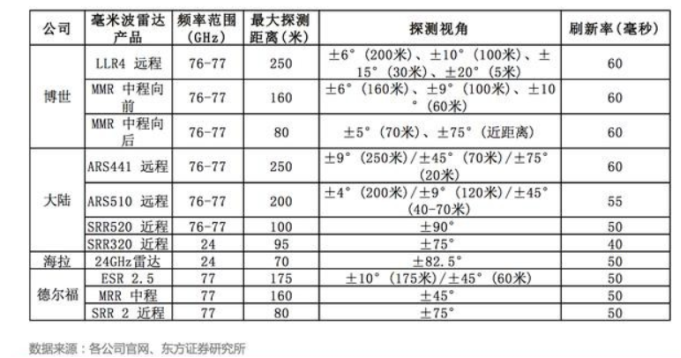

从海外主要毫米波雷达供应商的产品技术参变量来看,各企业在毫米波雷达进展上各有不一样。博世的毫米波雷达产品主要以76-77GHz为主,产品技术先进,主要涵盖MRR(中距离)和LRR(远距离)两个系列,那里面LLR4产品最大探量观测距离可以达到250米,在同类产品中处于领先位置





毫米波雷达市场格局

毫米波雷达市场格局
