很多初学电子的学生或想从事硬件方面的人都想要了解和学习一下如何绘制PCB板，如下分享下如何绘制PCB板，一般绘制整个画PCB的流程一般是先画好原理图，再由原理图生成网络表，再导入PCB

一、挑选电路与画出库

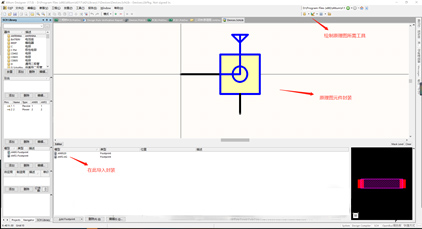

依据需要挑选合宜的电路图，电路图可以经过网络寻觅，也可以依据自个儿所学的电路知识对于基础电路施行组合运用。确认好电路图与元件后，着手画出原理图库和封装库，在AD中可以作别树立一个原理图库和封装库，也可以经过树立一个集成库安放库。假如基础原件中没有所需的元件，可以在原理图库中画出原理图，在PCB封装库画出此元件的PCB封装，而后在原理图库中元件导入封装，则运用时将带有封装，而无须再原理图改正。

二、画出原理图

依据自个儿挑选的电路图，在Altium Designer中新建一个空白的PCBproject ，继续新建一个空白的原理图，在图上标好元件值，便捷别人特意的看，元件的标号可用半自动示明释决。

将元件用线连署起来，同一个板块的元件用线衔接，无须的板块连署可以运用网络连署，显得好看。各个板块派生出来，也有帮助于自个儿查寻不正确。

三、画出PCB图

画出PCB图前，需求将原理图导入到PCB图中，在预设中，点击“Update to PCB Document ”挑选“发生效力更改和执行更改”，到PCB图中，显露出来如下所述图所示，将红色一层去除，即可着手布线。

施行交互式布线将，将元件安摆放置好，

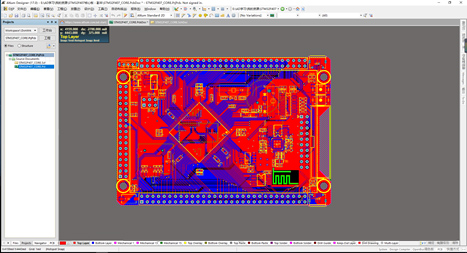

施行布线

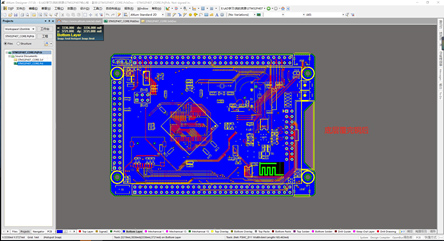

挑选GND作为覆铜网络施行覆铜

在工具中挑选泪滴，添加泪滴

最后完成运用Altium Designer画出PCB电路图

经过这一系列的流程后，将PCB文件还是gerber文件送出给淘宝商家还是经过官网下订单施行打板，这么就可以成功实现将一个我们相用的电路可以制造出电路板。
