半固化片压合后白斑成因解析:树脂流动失衡与工艺陷阱的深度破解
2025-12-12
浏览次数:19
分享到:

想象一下,在 PCB 生产线的高压层压机中,半固化片与内层板完美叠合,热浪涌动间,一切本该顺畅融合 —— 却在冷却揭模后,浮现出点点刺眼的白色斑点。这些白斑如不速之客,悄然侵蚀着电路板的完整性,引发从外观瑕疵到功能隐患的连锁反应。它们不是简单的污渍,而是半固化片压合后白斑产生原因的生动写照,隐藏着树脂流动失衡、机械应力失控等多重谜团。作为 PCB 制造的核心环节,这一现象关乎亿万级产值的稳定性。本文将从微观机制到实战策略,逐层剥茧,揭示半固化片压合后白斑成因解析,帮助工程师精准定位问题根源,并掌握破解之道,确保多层板的高可靠输出。

第一幕:白斑的 诞生瞬间 —— 树脂与纤维的微观较量

半固化片压合后白斑产生原因,往往从材料的核心结构开始。半固化片作为环氧树脂浸渍玻璃纤维布的半固化复合物,其树脂含量(Resin Content, RC%)和流动度(Resin Flow, RF%)是压合成败的命脉。在高温高压下,树脂应熔融流动,均匀填充纤维空隙,形成致密的绝缘层。但若流动度不足 —— 通常 RF% 低于 8%—— 树脂便无法及时渗透,导致局部 干花现象,即那些顽固的白斑。

为什么树脂流动会失衡?一个关键因素是温度梯度不均。压合初期,若升温速率过缓(低于 2°C/min),树脂熔点延迟,玻璃纤维布的织纹间隙仍残留空气或未润湿区域。冷却后,这些区域反射光线,呈现乳白色斑点。行业数据表明,这种热力学失调占半固化片压合后白斑成因解析的 40% 以上。更隐秘的,是水分干扰:半固化片在存储中若暴露于高湿度(>60% RH),树脂吸湿膨胀,压合时水分汽化形成微泡,放大流动阻力。结果?白斑不仅仅是视觉缺陷,还可能诱发层间分层,降低介电强度。

在实际 PCB 制造中,这一幕常在高密度板上上演。譬如,8 层以上多层板压合时,半固化片厚度(通常 1080 式为 0.18mm)若与内层铜箔不匹配,局部挤压不足,白斑便在铜线边缘集结。工程师可通过扫描电子显微镜(SEM)验证:白斑区纤维暴露率高达 30%,远超正常 5% 的阈值。这提醒我们,半固化片压合后白斑成因解析,必须从材料批次检验起步 —— 优先选用 IPC-4101B 标准认证的预浸料,确保 RC% 稳定在 45-55%

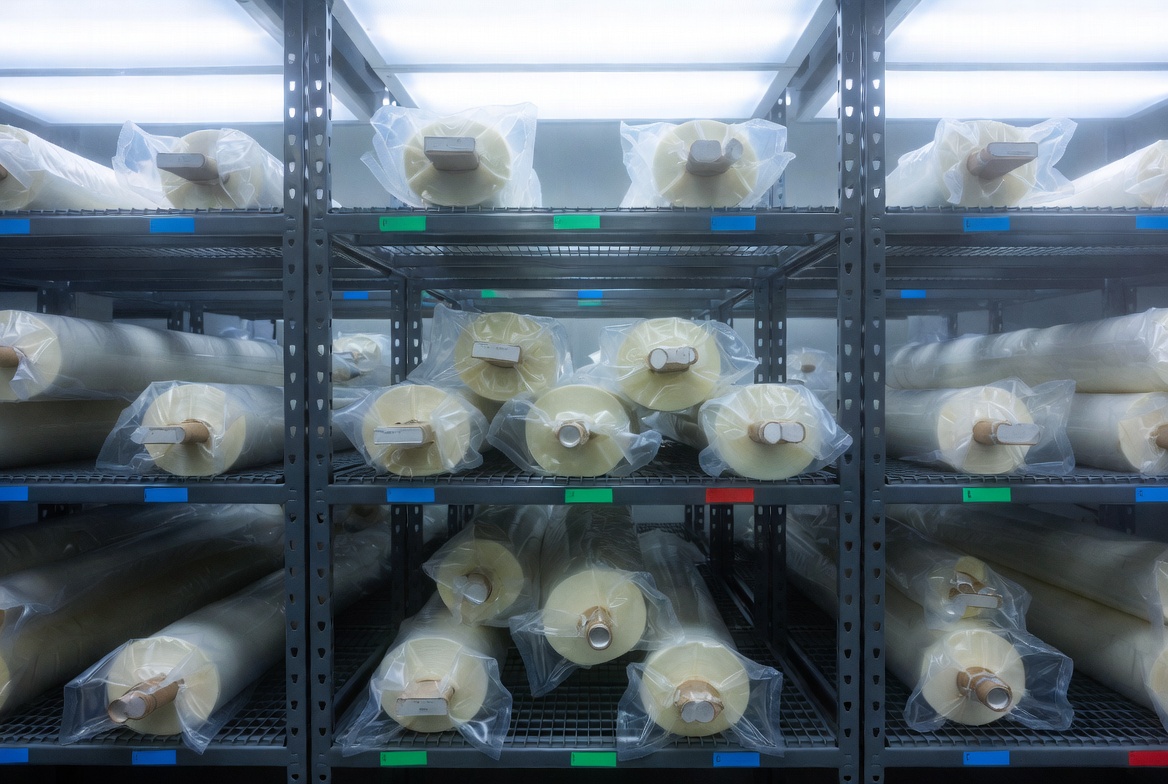

恒温恒湿仓库内存放的真空包装半固化片卷材,表现适宜存储环境对材料稳定性的重要性

第二幕:机械 风暴的隐形破坏 —— 外力如何铸就白斑

超越材料本身,半固化片压合后白斑产生原因还藏匿于机械环节的风暴。从切割到叠板,每一步外力都可能埋下隐患。想象切割刀具刃口钝化,半固化片边缘产生微裂纹;或叠板时真空吸附不均,导致局部纤维变形。这些损伤在压合高压(10-20 MPa)下放大,冷却收缩时裂纹扩展,形成白斑 星图

一个典型场景:在自动化生产线中,传送带振动频率若超过 50Hz,半固化片表面树脂层易剥离,暴露纤维末端。压合后,这些区域树脂回流不畅,白斑密度可达每平方厘米 5-10 点。调研报告显示,机械外力相关缺陷占半固化片压合后白斑成因解析的 25%,尤其在厚板(>2mm)生产中突出。内层板表面粗糙度(Rz>5μm)也会加剧问题:铜面凸凹不平,压力分布失衡,树脂向低阻区流动,留下高阻区的白斑。

破解之道在于设备校准。引入激光对准系统,确保叠板精度 < 0.05mm;同时,采用缓冲层(如聚酰亚胺薄膜)吸收振动,降低应力集中。实战中,一家台湾 PCB 厂通过升级切割机,转速控制在 8000rpm 以下,白斑发生率降幅达 35%。这证明,半固化片压合后白斑产生原因的机械篇章,可通过精密工程重写。

第三幕:工艺参数的 暗流涌动”—— 温度、压力与时间的精密舞步

压合工艺是半固化片压合后白斑成因解析的导演。温度曲线不当,往往是罪魁祸首。标准流程要求 180-200°C 固化,但若峰值温度超标(>220°C),树脂过度降解,挥发物凝结成白雾状斑点;反之,温度偏低则流动停滞,纤维裸露。压力同样关键:初始低压(2-5 MPa)用于排气,若直接高壓,气泡被封存,白斑如气穴般浮现。

时间因素不可忽视。总压合周期(60-90min)若缩短,树脂固化不完全,残余应力在冷却中释放,形成龟裂白斑。针对高 Tg(玻璃化转变温度 > 170°C)半固化片,需延长胶化阶段 15min,确保流动充分。IPC-TM-650 测试标准可量化此风险:流动度测试仪显示,RF%>10% 的胶片,白斑风险仅 1%

优化策略包括多段曲线控制:预热阶段(100°C10min)除湿;熔融阶段(180°C30min)施渐增压;后固化(220°C2h)稳定结构。结合有限元模拟软件(如 ANSYS),预判应力分布,避免盲调。结果?白斑缺陷率可控在 0.2% 以内,推动半固化片压合后白斑产生原因的工艺化解。

第四幕:环境与人为的 幕后推手”—— 存储与操作的双重考验

半固化片压合后白斑成因解析,还需审视环境推手。存储不当是常见杀手:温度波动(>±5°C)或湿度超标,导致树脂预固化,流动度衰减 20%。真空包装虽好,但开封后暴露 > 24h,氧化层形成,白斑几率翻倍。生产环境尘埃(>1000 级)也会沉积,压合时嵌入纤维,冷却显白。

人为因素同样微妙。操作员手部油污或叠板顺序错乱,易引局部污染。培训数据显示,未经规范的操作,白斑率高出 15%。解决方案:恒温恒湿仓(20°C40% RH),FIFO(先进先出)库存法;线上洁净室(Class 1000),配 PPE(个人防护装备)。数字化追踪,如 RFID 标签监控批次湿度,确保半固化片压合后白斑产生原因从源头封堵。

第五幕:白斑的 代价救赎”—— 影响评估与综合解决方案

白斑远非小事。在 5G PCB 中,它可致信号衰减 > 3dB,返工成本飙升 30%。经济模型估算,每万片板白斑损失超 5 万元。影响评估用 X 射线或超声波检测,量化空洞体积(<1% 为合格)。

综合解决方案形成闭环:材料端选高 RF% 胶片;工艺端 AI 优化曲线;设备端振动阻尼;环境端智能监控。

抽象光影表现PCB内部信号因白斑缺陷发生衰减,象征白斑对高频电路性能的影响

尾声:迈向无斑新时代

半固化片压合后白斑产生原因虽多,却皆可溯源掌控。通过树脂流动失衡、机械外力、工艺参数的深度剖析,我们看到 PCB 制造的韧性。拥抱这些洞见,行业将铸就更纯净的电路未来 —— 白斑,不过是通往卓越的暂驻足迹。
