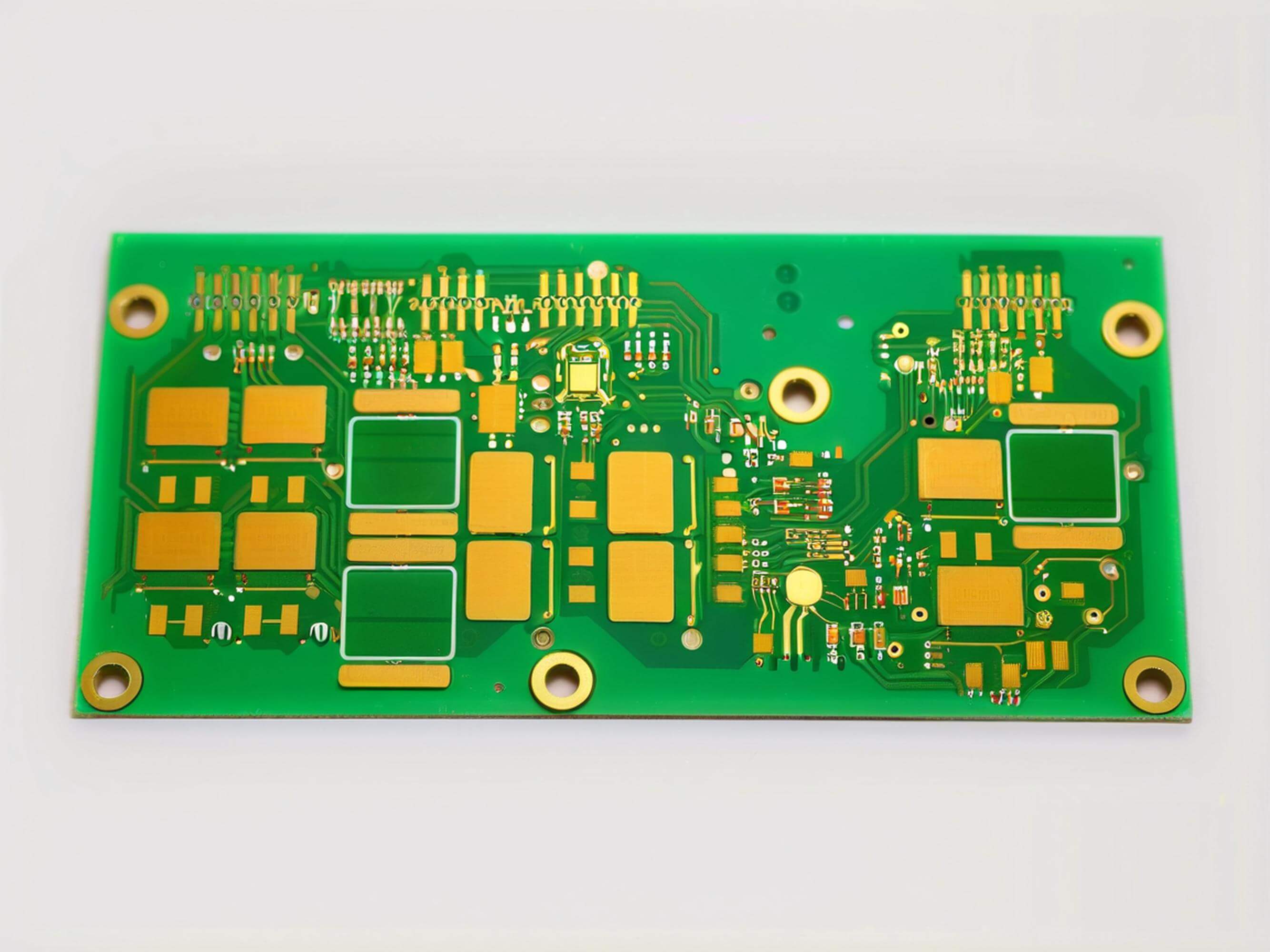

沉金板（化学沉金 PCB）因镀层均匀、耐腐蚀性强，成为 5G 通信、汽车电子等高端领域的核心选择。但生产中稍不注意，就可能出现镀层发黑、结合力差等问题，直接影响产品合格率。某头部 PCB 企业数据显示，沉金工序的不良率占线路板总不良的 35%，其中 6 大问题最为典型 —— 本文从工艺本质拆解原因，提供可落地的根治方案。

问题 1：镀层发黑（暗灰色无光泽）

现象：沉金后表面呈暗灰色，无正常金黄色光泽，严重时出现黑色斑点，影响外观及焊接性能。

核心原因：

沉金液老化：金盐浓度低于 5g/L 时，置换反应不完全，镀层含镍量超标（＞3%）；

杂质污染：铜离子浓度超过 100ppm，会与金离子竞争结合，形成黑色铜 - 金合金；

温度异常：沉金槽温度超过 95℃，导致金层结晶粗糙，反射率下降。

根治方案：

实时监控沉金液参数：金盐浓度维持 8-10g/L，每周检测铜离子含量，超过 80ppm 立即更换 1/3 槽液；

严格控温：采用 PID 温控系统，将温度稳定在 85±2℃，避免局部过热（加装槽内搅拌器，转速 300r/min）；

后处理优化：沉金后用 5% 稀硫酸浸洗 10 秒，去除表面氧化层，再用去离子水冲洗（电导率＜10μS/cm）。

问题 2：结合力差（胶带测试脱落）

现象：用 3M 胶带粘贴金层后快速剥离，出现局部金层脱落，严重时整片镀层起皮。

核心原因：

前处理不足：基材铜面油污未除净（接触角＞30°），或微蚀深度不够（＜0.5μm），导致金层附着面积不足；

沉镍层问题：镍层含磷量过高（＞10%）会变脆，或镍层氧化（沉镍后水洗不及时，暴露在空气中超过 3 分钟）；

沉金时间过长：金层厚度超过 8μm 时，内应力增大，易与镍层剥离。

根治方案：

强化前处理：除油槽采用电解清洗（电流密度 2A/dm²），微蚀后铜面粗糙度 Ra 控制在 0.1-0.2μm（用激光共聚焦显微镜检测）；

沉镍后立即水洗：从沉镍槽到沉金槽的转移时间＜2 分钟，中间用高压喷淋（压力 0.2MPa）冲洗；

控制金层厚度：根据需求设定 3-5μm（通过 X 射线测厚仪在线监测，每小时记录一次数据）。

问题 3：金层厚度不均（偏差＞20%）

现象：同一块板上金层厚度差异大，边缘比中心厚 30% 以上，导致焊接时局部过热或虚焊。

核心原因：

沉金槽搅拌不均：角落区域液体流动慢，金离子补充不足，形成 “浓度梯度”；

挂具设计不合理：板材堆叠过密，遮挡区域金离子难以到达；

电流分布不均：若采用辅助阳极，阳极位置偏移会导致电流集中在板边缘。

根治方案：

优化搅拌系统：采用底部 + 侧面双循环搅拌，流量控制在 20L/min，确保槽内金离子浓度差＜5%；

改进挂具：采用 “梅花状” 挂架，板材间距≥5cm，边缘区域加装导流板；

动态调整：每 2 小时用便携式测厚仪检测板件不同位置（至少 5 点），厚度偏差超 15% 时，调整挂具角度或搅拌速度。

问题 4：针孔与麻点（表面微小孔洞）

现象：金层表面出现针尖大小的孔洞或密密麻麻的麻点，易藏污纳垢，降低耐腐蚀性。

核心原因：

槽液有杂质：沉金液中悬浮颗粒（＞1μm）附着在板面，导致局部无法沉积金层；

气泡残留：搅拌不足或板材入槽角度不当，表面附着气泡（尤其是盲孔、凹槽处）；

前处理酸洗过度：微蚀后用强酸清洗，导致铜面出现微小坑洼，沉金时无法填平。

根治方案：

过滤系统升级：沉金槽加装 1μm 精度滤芯，每 8 小时更换一次，同时槽底加装磁性分离器（吸附金属颗粒）；

入槽方式优化：板材以 30° 倾角缓慢入槽，入槽后先静置 10 秒再启动搅拌，排出表面气泡；

微蚀参数控制：采用过硫酸钠微蚀液（浓度 80g/L），时间控制在 60-90 秒，避免铜面过度腐蚀。

问题 5：耐焊性差（焊接后起泡）

现象：经过 260℃回流焊后，金层与基材间出现气泡，或焊点出现裂纹。

核心原因：

金层过厚：超过 5μm 时，焊接过程中会形成 “金 - 锡合金脆化层”（AuSn₄），导致焊点脆性增加；

镍层氧化：沉镍后未及时沉金，镍层表面生成氧化镍（NiO），焊接时无法与锡浸润；

残留有机物：沉金后清洗不彻底，板面残留的有机污染物（如沉金液中的添加剂）在高温下挥发，形成气泡。

根治方案：

控制金层厚度：常规产品金厚 3-5μm，高频焊接场景（如汽车电子）控制在 2-3μm；

镍层保护：沉镍后 30 秒内进入沉金槽，或采用 “镍 - 金” 联机生产线，避免中间暴露；

清洗强化：沉金后增加超声波清洗（频率 40kHz，时间 2 分钟），确保板面水膜连续（水滴测试无破裂）。

问题 6：金面氧化（储存后变色）

现象：沉金板储存 1 个月后，表面出现淡黄色或棕褐色氧化斑，影响导电性能。

核心原因：

储存环境湿度高：相对湿度＞60% 时，金层表面吸附水汽，加速微氧化；

残留盐分：清洗后板面残留氯离子（＞50ppm），形成电化学腐蚀；

金层纯度不足：沉金液中杂质金属（如铁、锌）超标，形成微电池效应，导致局部氧化。

根治方案：

储存条件控制：采用真空包装（真空度＜-0.09MPa），内置干燥剂（含水量＜3%），储存环境温度 23±2℃、湿度＜50%；

终洗升级：最后一道清洗用去离子水（电阻＞18MΩ・cm），并经热风干燥（温度 80℃，时间 5 分钟）；

镀层优化：在金层表面镀一层 0.1μm 厚的钯（Pd），形成钝化层，将抗氧化时间从 1 个月延长至 6 个月。

沉金板质量控制的 3 个关键原则

参数可视化：将金盐浓度、温度、pH 值等关键参数接入 MES 系统，实时预警（偏差超 5% 立即停机）；

全流程追溯：每批板记录沉金时间、槽液批次、检测数据，出现问题可快速定位环节；

定期验证：每周进行 “极限测试”（如 260℃焊接 3 次、盐雾测试 96 小时），提前暴露潜在风险。

沉金板的质量控制，本质是对 “化学置换平衡” 的精准把控 —— 从基材前处理到最终储存，每个环节的微小偏差都可能被放大为致命缺陷。掌握这些根治方案，不仅能将不良率降低至 5% 以下，更能让沉金板在高端领域的可靠性优势充分释放。
