线路板铜箔断裂怎么处理?详细补救方法介绍
2020-07-08
浏览次数:8011
分享到:

  线路板因为操作不当造成的铜箔断裂,如果不想办法补救的话,报废一块PCB代价也不小,那么怎么处理呢?有没有靠谱的补救方法?答案是有的,具体处理方法如下:

  如果是脱了一点的话,建议可以用小刀或其他小点的利器把铜箔上面的绝缘漆刮一点,只要露出铜,然后用一点锡连下就可以。

  1、清擦铜箔板上的污垢灰尘,锈蚀氧化严重的可用细砂纸轻擦;

  2、焊接点处加一点松香焊接膏;

  3、插入元件,用烙铁沾焊锡丝,焊接;

  4、铜箔可以提前挂焊锡处理;

  5、断裂处用铜线焊接起来。

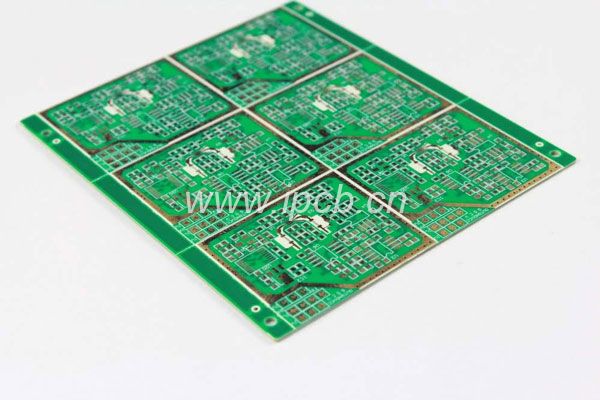

线路板铜箔

  手机维修中线路板铜箔脱落补救方法

  在手机维修过程中,会经常遇到线路板铜箔脱落的现象,究其原因,一是维修人员经常遇到在吹换元件或集成电路时,由于技术不熟练或方法不当将铜箔带下;二是部分落水腐蚀后的手机,在用超声波清洗器进行清洗时,将部分线路板铜箔洗掉。遇此现象,很多维修者无计可施,往往将手机判为“死机”。那么怎么有效地使铜箔连线复原呢?

  1、查找资料对照查有关维修资料,看脱落铜箔所在管脚与哪一元件的管脚相连,找到后,用漆包线将两脚相连即可。由于目前新式机型发展较快,维修资料滞后,且很多手机的维修资料错误较多,与实物比较也有一定差异,所以此法在实际应用中受到一定限制。

  2、用万用表查找在没有资料的情况下,可用万用表进行查找。方法是:用数字万用表,将档位置于蜂鸣器(一般为二极管档),用一只表笔触铜箔脱落的管脚,另一只表笔则在线路板上其余管脚处划动,若听到蜂鸣声,则引起蜂鸣的那一管脚与铜箔脱落处管脚相通,这时,可取一长度适用的漆包线,在两管脚间连上即可。

  3、重新补焊若以上两法无效,则有可能此脚是空脚。但若不是空脚,又找不出铜箔脱落处管脚与哪一元件管脚是相连时,可用一刀片去轻轻刮线路板铜箔脱落处,刮出新铜箔后,可用烙铁加锡轻轻将管脚引出,与脱焊管脚焊上即可。

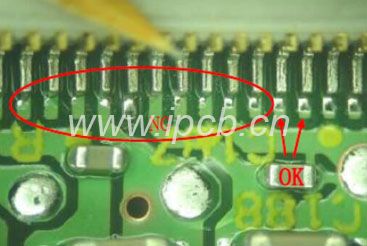

线路板铜箔修复

  4、对照法在有条件的情况下,最好找一块同类型的正常机的电路板进行比较,测出正常机相应点的连接处,再对照连接故障脱落的铜箔。

  需要注意的是,在连线时应分清被连接的部分是射频电路还是逻辑电路,一般来讲,逻辑电路断线连线不,会产生副作用,而射频部分连线往往会产生副作用,由于射频电路信号频率较高,连上一根线后,其分布参数影响较大,因此在射频部分一般不轻易连线,即使要连线,也应尽量短。

  以上就是线路板铜箔断裂怎么处理的详细补救方法介绍,希望能够帮助到大家,如果还有其他pcb相关的疑惑,欢迎免费咨询iPCB,iPCB是专业研发生产各种高端pcb线路板,高精密FPC线路板和PCB电路板,高频、混压PCB打样及批量生产的pcb线路板生产厂家,自主研发的专利系统可在线自助查询PCB价格,pcb打样最快12小时内交货!
