一个完整的pcb电路板制作流程步骤_线路板厂家
2020-07-08
浏览次数:1670
分享到:

  一款PCB电路板成品打造主要包括明确产品需求、硬件系统设计、器件选型、PCB绘制、PCB打样生产、焊接调试等步骤。那么这些步骤具体是怎样的呢?我们一起来看看!

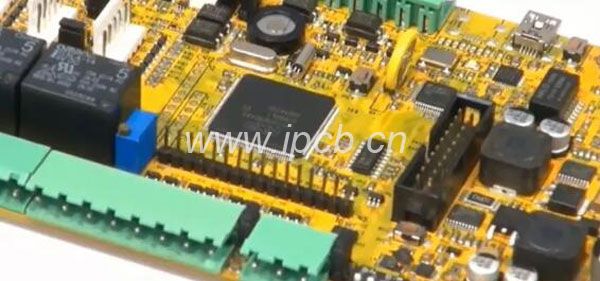

pcb电路板

  1、明确需求

  在一个硬件设计之初,首先要做的是明确产品的需求,这里主要包括明确功能需求及外形。主要的功能需要明确下来,后期可以添加少量的附加功能,但不可影响到产品的主要功能。产品外形的确定非常重要,这会影响到后期的PCB绘制和元器件的选型。


  2、硬件系统设计

  硬件系统设计,要根据产品的功能需求来确定产品的供电方式、传感器类型、通信方式、人机交互方式、预留接口等。一般可以使用Visio来绘制系统的框图,系统框图要能够描述硬件系统的各个模块电路之间的关系,及整个系统的模块组成成分。


  3、器件选型

  器件选型阶段,需要根据自己的产品功能来选择相关器件,一般包括电源、主控、传感器、通信、存储等芯片的选型。选型需要考虑芯片的功能、价格、供货等因素来选择一款适合自己产品的芯片。芯片的选型渠道可以通过立创商城、云汉芯城、得捷电子等大型的芯片电子元器件商城进行对比。


  4、PCB绘制

  PCB绘制就要涉及到PCB设计的 EDA软件,目前国内从事电路设计的工程师和技术人员采用的主流PCB设计工具软件为Allegro、PADS和Altium Designer。初学者推荐使用Altium Designer,网上的教程会比较多。

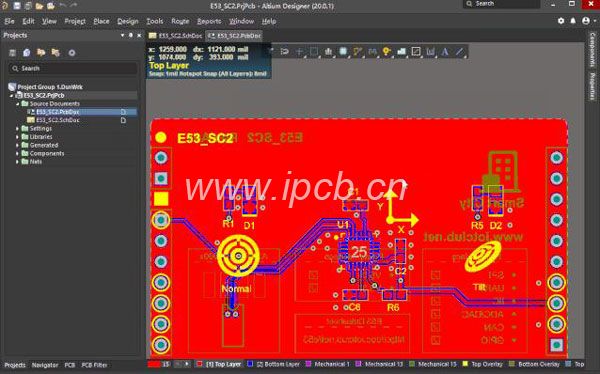

PCB绘制

  5、PCB打样生产

  PCB设计好后就可以去PCB生产的厂家打样了,生产前需要给厂家提供生产文件,一种是直接给PCB文件,这种方法会有产品被泄露风险,那么比较安全的就是提供gerber文件。样品的打样价格一般是50-100元之间,时间一般是12小时发货,当然特殊的PCB会有不同。最好是找厂家打样,避免因为PCB生产问题,导致后面调试不正常的情况出现,这种情况会让你后面调试到怀疑人生。


  六、焊接测试

  PCB和元器件都到位后,就可以进行焊接了,焊接必备工具:烙铁和风枪,至于镊子啥的需不需要那就看技术了。焊接一般分为直接手工焊接和刷钢网焊接。直接焊接考验手艺,焊接出来也不好看,刷钢网焊接的话可以在生产PCB的时候一起下钢网订单,一般一个钢网为50,使用钢网刷上锡膏后,有条件的话就上机贴片,没有的话就手摆,摆好有可以进回流焊的炉子烤,或者可以拿风枪吹。


  经过上述步骤之后,一块完整的pcb电路板就能成功问世了,至于质量好不好,板子漂不漂亮,就要看过程中pcb厂家是否注重生产质量了,以上就是一个完整的pcb电路板制作流程步骤,希望能够帮助到大家!如果有其他不明白的地方,可联系咨询iPCB
