pcb线路板为什么大面积覆铜?主要有两种功效
2020-07-06
浏览次数:2105
分享到:

  pcb线路板在各种运用家用电器及其仪表设备四处由此可见,线路板的可靠性是确保各项功能一切正常运作的关键确保,在许多pcb线路板大家常常看到许多全是大面积的覆铜,设计电路板采用大面积覆铜,为什么呢?

  一般来说大面积覆铜有两种功效:一种是以便排热,因为线路板电流量过大造成输出功率升高,因而除开加上必需的排热元器件,比如散热器、风扇等,可是针对一些pcb线路板可是靠这种還是不足的,假如仅仅单纯性的排热功效,在增加铜泊总面积的另外也要提升助焊层,并再加锡提升排热。

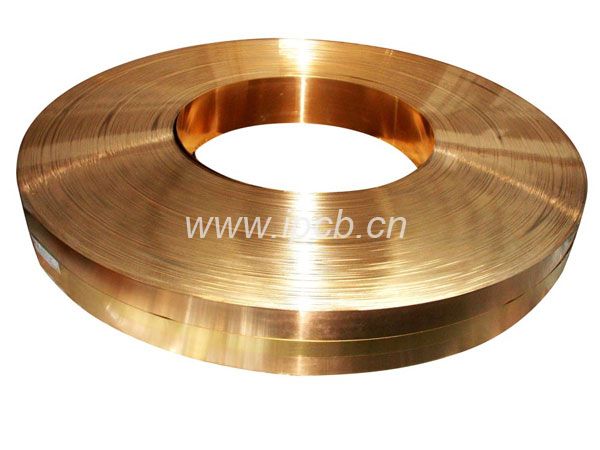

pcb线路板覆铜

  非常值得必须留意的是,因为大规模覆铜,在过波峰焊或是PCB长期性遇热,促使PCB板与铜泊黏合度减少,长此以往里边累积的挥发物汽体没法排掉,因为热涨冷缩功效,会使铜泊澎涨并产生掉下来状况,因而假如覆铜总面积十分大的情况下要考虑到是不是存有这类难题,特别是溫度较为高的情况下,能够将其开窗通风或是设计方案成栅格数据网状结构。

  另一种是提高电源电路抗干扰性,因为大规模覆铜能够减少接地线的特性阻抗,能够 屏蔽掉数据信号降低互相影响,非常是针对一些髙速PCB板,除开尽可能字体加粗电线接头,线路板上边必需的空闲地区必须接地装置,也就是“满接地装置”,那样能够合理减少内寄生电感器,另外,大规模的接地装置可以强有力降低噪音辐射源等。比如针对一些触摸芯片电源电路,针对每一个功能键周边都铺遍地线,这样可以减少抗干扰性。

  pcb设计中,pcb线路板大面积覆铜是每一个线路板都会用到的工艺流程,大家get到了吗?如果还有其他疑惑的地方,可以联系免费咨询高端线路板研发与生产的iPCB!
