pcb多层线路板多用于哪些地方|pcb线路板分类
2020-06-24
浏览次数:159
分享到:

  pcb多层线路板多用于哪些地方|pcb线路板分类总结,详细介绍单面线路板,双面线路板,和多层线路板的用处及特点。

  pcb线路板分类

  pcb线路板按叠加层数来分的话分成单面线路板,双面线路板,和多层线路板三个大的归类。

  最先是单面线路,在最基础的PCB上,零件集中化在这其中一面,输电线则集中化在另一面上。由于输电线只出现在这其中一面,因此就称这类PCB称为单面线路板。单面线路板一般制作简易,工程造价低,可是缺陷是没法运用于太繁杂的商品上。

  双面线路板是单面线路板的拓宽,当单面走线不可以考虑电子设备的必须时,就需要应用双面线路板了。两面都是有覆铜有布线,而且能够根据焊盘来通断双层中间的路线,使之产生所必须的数据连接。

  多层线路板就是指具备三层之上的导电性图型层与期间的绝缘层材料以间隔压层而成,且期间导电性图型按要求互联的pcb板。多层pcb线路板是电子器件信息科技向高速运行、智能、大空间、小容积、薄形化、轻量方位发展趋势的物质。

  pcb线路板按特点来分得话分成软板(FPC),硬板(PCB),软硬结合板(FPCB)。

  双层pcb线路板和单面pcb线路板如何判断

  1、拿起來对着灯光照,里层芯是不透的,也就是全是黑的一片,便是多层板,相反便是单双面线路板,而单面线路板,仅有一层路线,孔里边沒有铜。双面线路板的便是正反两面都是有路线,导根据孔内有铜。

  2、最压根的差别便是路线叠加层数不一样:

  单面pcb线路板仅有一层路线(铜层),全部孔全是非金属材料化孔,无电镀工艺步骤

  两层pcb线路板有双层路线(铜层),有金属化孔和非金属材料化孔,有电镀工艺步骤

  3、pcb线路板分成单面pcb线路板,两面pcb线路板和多层pcb线路板,多层pcb线路板就是指三层及之上叠加层数的pcb线路板。多层pcb线路板的加工工艺上面在单双面线路板的基本上再加内压层合的制做工艺流程。运用切成片走神还可以剖析出去。

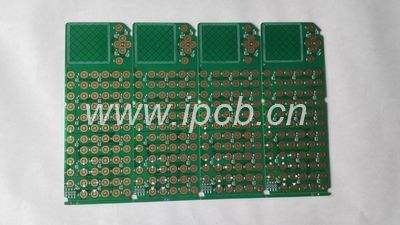

多层线路板

  哪些商品中必须采用PCB板

  必须集成化路线的电子设备,这种电子设备以便节省室内空间,使商品更轻便/更经久耐用/而且做到非常好的特性,就务必取代以前的输电线联接继而向pcb电路板变化。PCB就很好的做到了室内空间/特性和可信性的规定。

  并并不是每一个家用电器都必须线路板,简易的家用电器能够 不用电源电路如电机。但有特殊作用的家用电器一般必须线路板才可以完成如电视,录音机,电脑上等好多好多。电饭锅底端也是有PCB板,散热风扇中的调速电机,

  哪些类型的商品中采用PCB板

  PCB一般指硬线路板,用在像台式电脑主机板,电脑鼠标板,独立显卡,办公用品,复印机,打印机,摇控器,各种充电头,计算方式,数码照相机,录音机,电视机主板,比较有限电视机放大仪,手机上,全自动洗衣机,电子称,电話,LED灯具,家用电器:中央空调,家用冰箱,音箱,MP3;机械设备,GPS,轿车,仪表设备,医疗设备,飞机场,军事装备,巡航导弹,通讯卫星等。(也有一种便是APCB也做。也是线路板,仅仅软的,像翻盖手机联接盖与键正中间的电源电路用的便是软线路板)。

  手机主板,功能键盘,是塑胶床板;滑盖手机或者翻盖手机的联接线排便是柔性线路板。控制器用的一般是碳膜板。手机上板从上而下分别是射频电路、电路、声频电源电路、时序逻辑电路。

  一般仅仅加温的电水壶沒有线路板,输电线支撑架立即联接。立式饮水机也有线路板。电饭锅一般有pcb线路板,电磁灶有pcb线路板,电扇里有pcb线路板,但一般是起变速、定时执行、显示信息这些作用的,与电扇运行沒有具体功效。

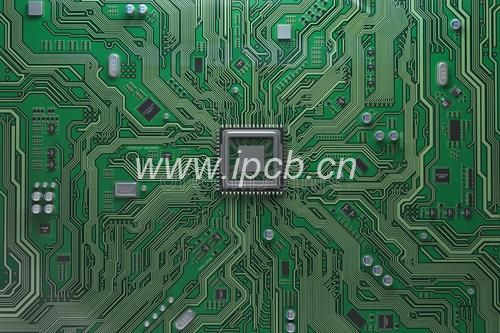

电脑主机板

  什么商品中采用两层板,什么商品中采用多层板?

  关键看特性规定,两层板是不是能考虑,例如抗干扰性、走线、EMC层面的规定等特性两层板能完成,就不用多层板。

  双层pcb线路板和单面pcb线路板哪个好

  在生活中多层板是现阶段运用数最多的pcb线路板种类,那么多层pcb线路板有哪些运用优势:

  多层pcb线路板的运用优势:

  1、安装相对密度高、体型小、品质轻,考虑电子产品轻微型化要求;

  2、因为安装相对密度高,各部件(包含电子器件)间的联线降低,安装操作,可信性高;

  3、因为图型具备可重复性和一致性,降低了走线和安装的错漏,节约了机器设备的检修、调节和查验时间;

  4、能够提升走线叠加层数,进而增加了设计方案协调能力;

  5、能组成具备一定特性阻抗的电源电路,可产生点对点传输电源电路;

  6、可设定电源电路、等效电路屏蔽掉层,还可设定金属材料芯排热层以考虑屏蔽掉、排热等特殊作用必须。

  伴随着电子信息技术的持续发展趋势和电子计算机、诊疗、航空公司等制造行业对电子产品规定的持续提升,线路板顺向容积变小,品质缓解,相对密度提升的方位发展趋势。单、两面pcb板因为能用室内空间的限定,已不太可能完成安装相对密度的进一步的提升,因而就必须考虑到应用叠加层数更度,拼装相对密度高些的多层pcb线路板。多层pcb线路板以其设计方案灵便、平稳靠谱的电气设备特性和优异的经济发展特性,现阶段已广泛运用于电子设备的生产加工中。

  以上就是pcb多层线路板多用于哪些地方|pcb线路板分类的电路板知识干货,想要了解更多pcb线路板知识,可联系咨询我们iPCB哦!iPCB是一家国内外知名高端pcb板厂家,专业生产高精密FPC线路板和PCB电路板,高频、混压PCB打样及批量生产,自主研发的专利系统可在线自助查询PCB价格。
