软硬结合板制作的这些难点你知道吗?
2020-06-16
浏览次数:1355
分享到:

  想要制作软硬结合版,但是不知道软硬结合版的大概制作流程是怎样的,难不难?交期多长?今天iPCBxiao小编就来告诉大家,软硬结合版制作的这些难点。

  软硬结合板兼具硬板的稳定性与软板可立体组装,发展前景十分可观。然而软硬结合板的制作过程比较复杂,其中更是有一些关键技术难点比较难控制,下面iPCB将以六层单张挠性板对称结构为例,作简单介绍。

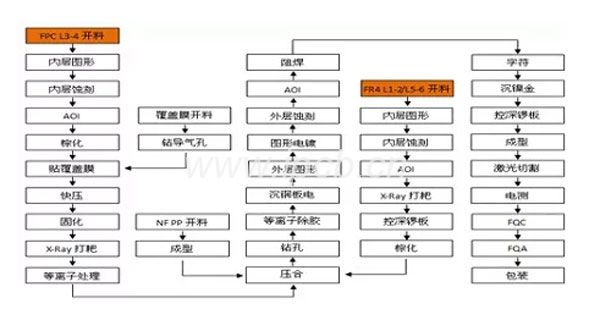

  此款(六层单张挠性板)软硬结合板的制作基本流程:

六层单张挠性板


  本款(六层单张挠性板)软硬结合板的产品设计特点:
  结构对称
  单张挠性板
  挠性板整板贴覆盖膜
  刚性板芯板厚度≥0.4mm(整体板厚≥1.2mm)

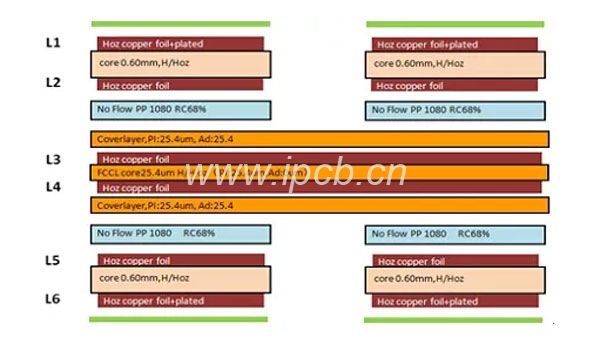

  以下为六层单张挠性板软硬结合板的压合叠构设计:



六层单张挠性板软硬结合板的压合叠构设计

  制作中的难点总结:
  软板部分:
  硬板PCB生产设备制作软板,由于软板材料软、薄,软板过所有水平线均需采用牵引板带过,避免卡板报废。
  压合PI覆盖膜。注意要局部贴PI覆盖膜,注快压参数。快压时压力要达2.45MPa,快压时候要平整、压实,不能出现气泡空洞等问题。
  硬板部分:
  硬板Core的开窗与PP。硬板采用控深铣开窗,PP要采用NO-FLOW PP,NO-FLOW PP可防止压合溢胶过量。
  软硬结合板压合涨缩控制。由于软板材料涨缩稳定性较差,故要优先完成软板、压合PI覆盖膜的制作,根据其涨缩系数来制作硬板部分。


  以上就是iPCB为大家提供的软硬结合板制作的一些难点及介绍,希望能够帮助大家,同时小编在此提醒大家,想要做一块高精密度的pcb板,一定要找正规的高端pcb生产厂家,iPCB是一家国内外知名高端pcb板厂家,专业生产高精密FPC线路板和PCB电路板,提供pcb板价格在线自助报价,高频、混压pcb打样及批量生产,想要了解更多pcb电路板知识,可以关注iPCB哦。
