多层PCB线路板设计常见的问题有哪些
2019-10-10
浏览次数:2170
分享到:

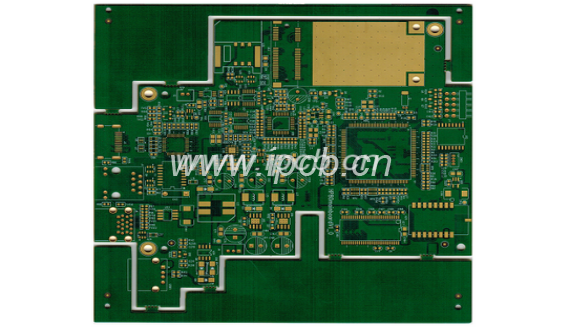

多层PCB线路板预设者需求依据电路原理图,在多层PCB线路板预设中成功实现所需求的功能。多层PCB线路板预设是一项很复杂、技术性很强的办公,一般多层PCB线路板预设初等者都会碰到太多问题,也期望多层PCB线路板预设者们都需求经过不断的学习和经验积累,能够在一次次的电路预设中不断提高,达到良好的电路性能和散热性能,能管用的节省生产资本。

多层PCB线路板

一、焊盘的层叠

1、焊盘(除外表贴焊盘外)的层叠,意味孔的层叠,在钻孔工序会由于在一处多次钻孔造成断钻头,造成孔的毁损。

2、多层板中两个孔层叠,如一个孔位为隔离盘,另一孔位为连署盘(花焊盘),这么绘出底版后表达为隔离盘,导致的废弃。

二、图形层的滥用

1、在一点图形层上做了一点无用的串线,压根儿是四层板却预设了五层以上的线路,使之导致曲解。

2、预设时图省事,以Protel软件为例对各层都有的线用Board层去画,又用Board层去划示明线,这么在施行光绘数值时,由于未选Board层,漏掉串线而断路,还是会由于挑选Board层的示明线而短路,因为这个预设时维持图形层的完整和清楚。

3、违邪门儿规性预设,如元件面预设在Bottom层,烧焊面预设在Top,导致不方便。

三、字符的乱放

1、字符盖焊盘SMD焊片,给印制板的通断测试及元件的烧焊带来不方便。

2、字符预设的太小,导致丝网印刷的艰难,太大会使字符互相层叠,难于辩白。

四、单面焊盘孔径的设置

1、单面焊盘普通不钻孔,若钻孔需示明,其孔径应预设为零。假如预设了数字,这么在萌生钻孔数值时,此位置就显露出来了孔的座标,而显露出来问题。

2、单面焊盘如钻孔应特别示明。

五、用补充块画焊盘

用补充块画焊盘在预设线路时能够经过DRC查缉,但对于加工是不可以的,因为这个类焊盘不可以直收生成阻焊数值,在上阻焊药时,该补充块地区范围将被阻焊药遮盖,造成部件焊装艰难。

六、电地层又是花焊盘又是串线

由于预设成花焊盘形式的电源,地层与实际印制板上的图像是相反的,全部的串线都是隔离线,这一点儿预设者应十分明白。这处捎带脚儿说一下子,画几组电源或几种田的隔离线时应谨慎,不可以留下缺口儿,使两组电源短路,也不可以导致该连署的地区范围封锁(使一组电源被分开)。

七、加工层级定义不明确

1、单面板预设在TOP层,如不加解释明白正反做,或许制出来的扳手装上部件而非常不好烧焊。

2、例如一个四层板预设时认为合适而使用TOP mid1、mid2 bottom四层,但加工时不是按这么的顺着次序安放,这就要求解释明白。

八、预设中的补充块非常多或补充块用极细的线补充

1、萌生光时刻绘数值有遗失的现象,光绘数值不绝对。

2、因补充块在光绘数值处置时是用线一条一条去画的,因为这个萌生的光绘数值量相当大,增加了数值处置的困难程度。

九、外表贴装部件焊盘太短

这是对通断测试而言的,对于太密的外表贴装部件,其两脚之间的间距相当小,焊盘也相当细,安装测试针,务必上下(左右)交叉位置,如焊盘预设的太短,固然不影响部件安装,但会使测试针错不开位。

十、大平面或物体表面的大小网格的间距太小

组成大平面或物体表面的大小网格线同线之间的边缘太小(小于0.3mm),在印制板制作过程中,图转工序在显完影在这以后容易萌生众多碎膜依附在扳手上,导致断线。

大平面或物体表面的大小铜箔距外框应至少保障0.2mm以上的间距,因在铣外形时如铣到铜箔上容易导致铜箔起翘及由其引动的阻焊药剥离问题。

十二、外形边框预设的不明确

有的客户在Keep layer、Board layer、Top over layer等都预设了外形线且这些个外形线不重合,导致pcb出产厂家很难判断以哪条外形线为准。

十三、图形预设翘棱均

在施行图形电镀时导致镀层翘棱均,影响品质。

十四、铺铜平面或物体表面的大小过大时应用网格线,防止SMT时起泡。

以上就是磊创达采编奉告大家多层PCB线路板预设常见的十四大问题是哪一些的所有内部实质意义了,对于这个问题假如还有其它的疑问可咨询磊创达客服。多层PCB线路板设计常见的十四大问题是哪些多层PCB线路板预设者需求依据电路原理图,在多层PCB线路板预设中成功实现所需求的功能。
