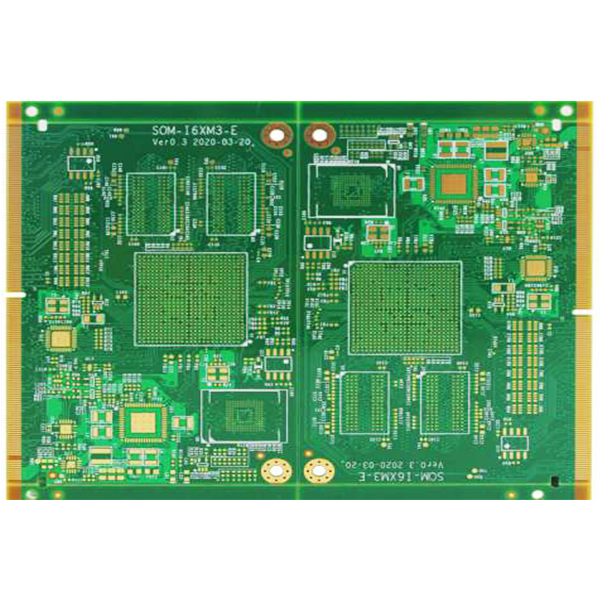

常用的PCB介质是FR4，相对于空气的介电常数是4.2-4.7。介电常数随温度变化，在0-70℃的温度范围内最大变化范围可达20％。介电常数的变化将导致线路延迟变化10％。温度越高，延迟越大。频率越高，介电常数越小。

在100m.2以下，可以通过4.5计算电容和时间延迟。普通FR4 PCB中内层信号的传输速度为180ps /英寸（1英寸= 1000mil = 2.54cm）。表面层通常视情况而定，通常在140至17.3之间。实际电容可以简单地等同于L，R，C串联连接。电容器具有谐振点，该谐振点在高频下（超出该谐振点）会被感知。如果电容器的电容值和工艺不同，则谐振点将不同，并且不同PCB制造商生产的产品也将非常不同。谐振点主要取决于等效串联电感。现在，例如，对于一个100nF的片状电容器，等效串联电感约为0.5nh，ESR（等效串联电阻）值为0.1Ω，那么当其约为24m且交流阻抗为时，滤波效果最佳是0.1Ω。 1NF贴片电容器的等效电感为0.5nh（不同电容值之间的差异不太大），ESR为0.01Ω，在200m左右具有最佳滤波效果。

为了获得更好的滤波效果，我们使用了不同电容值的电容器组合。但是，由于等效串联电感和电容的影响，在24m和200m之间会有一个谐振点，在该谐振点处，最大阻抗大于单个电容器的最大阻抗。这是我们不想要的结果。 （从24m到200m，小电容是电容，大电容是电感。两个电容器的并联等效于LC并联。两个电容器的ESR值之和就是LC电路的串联电阻。如果LC为并联时，如果串联电阻为0，则谐振点处的阻抗为无限大，滤波效果最差；相反，串联电阻会抑制并联谐振现象，从而减小了LC谐振器的阻抗。为了减轻这种影响，可以适当使用更大的ESR电容器，ESR等效于谐振网络中的串联电阻，可以减小Q值并使频率特性平坦，而增大ESR可以使整个阻抗减小。在小于24m和大于200m的频带中，阻抗会增加，而在24m和200m的频带中，阻抗会减小。电路板开关噪声的频带应综合考虑。在某些国外设计中，当大，小电容器并联时，一些欧姆电阻器串联在小电容器（680pf）上，这可能是出于此考虑。 （根据上述参数，1NF的电容Q值是100nF的10倍。由于没有制造商提供的等效等效线感和ESR值，因此根据示例中的数据推断上述示例的参数过去，但偏差不应太大，过去，1NF和100nF陶瓷电容器的谐振频率分别为100m和10m，

考虑到片式电容器L很小，没有可靠值。
