24GHz雷达线路板

24GHz雷达系统主要实现近距离探测(SRR),频率高、波长短。可用板材:RO4835 loPro Copper、RO4835、RO4350B、RO4003C

其中重点推荐RO4350B碳氢化合物陶瓷层压板和RO4835碳氢化合物陶瓷层压板,这两个系列属于高性价比民用系列。其PCB加工成本低,且相对于传统的PTFE材料热处理能力更好(散热系数0.6W/m/°K)。属于UL 94V-0级阻燃材料,为雷达系统的安全进一步添砖加瓦。二者最大的不同在于RO4835添加了抗氧化剂,抗氧化性能是4350B的10倍,而且符合IPC-4103(高速高频用基材规范)的要求。

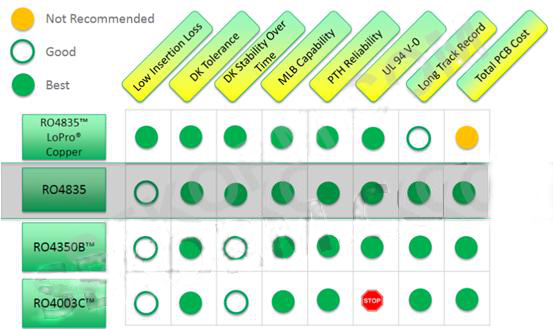

可用于24GHz雷达的层压板性能对比

图一:可用于24GHz雷达的层压板性能对比



77GHz雷达线路板

77GHz系统主要实现高速、远距离的探测(LRR),用于更长距离和更高速度。可用材料:RO3003及RO4830。

推荐RO3003作为77GHz雷达的PCB材料。RO3003具有商业级材料中最低的介损角正切,在不同频率和不同温度具有非常好的电气以及机械稳定性,适合高频宽带应用,是77GHz汽车雷达系统的最佳选择。

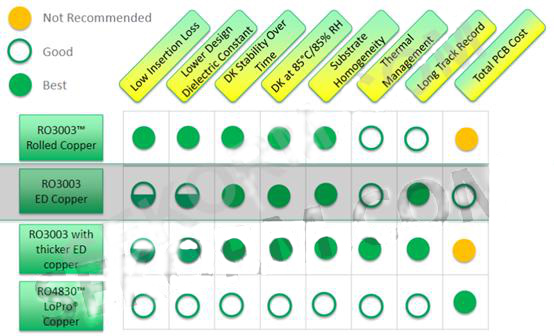

可用于77GHz雷达的层压板性能对比

图二:可用于77GHz雷达的层压板性能对比

供应罗杰斯旗下定制材料、商业级材料、天线级材料、半固化片和粘结膜,可为技术要求苛刻的电路应用如无线基站、航空和国防、汽车、微带天线、微波通讯和光通讯、高性能高速数字电路等领域提供解决方案及技术服务,供货稳定,备货充足。
