影响电路板PCB制作价钱变动的因素
2019-08-16
浏览次数:1464
分享到:

线路板PCB加工是归属 OEM 客户代工的产品,不一样客户订制的产品都不一,很少有共享性的产品,另一方面,出于对品质的思索问题,部份客户有可能还会指定运用某个厂商的基板,或油墨等,以达到其品质和成本控管要求,所以 PCB加工存在着多变的价钱。

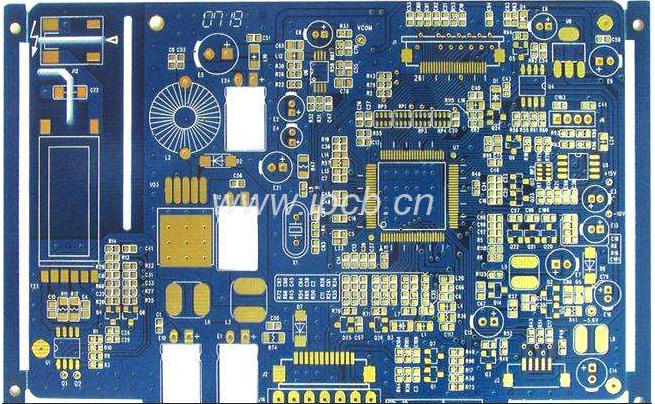

电路板PCB制作

PCB价钱是由以下多种因素组成的:

一、PCB所用材料不一样导致价钱的多样性。

以平常的双面板为例,板材普通有 FR-4,CEM-3 等,板厚从 0.6mm 到 3.0mm 不等于,铜厚从 1Oz 到 3 Oz 不一样,全部这些个在板材一项上就导致了很大的价钱差别; 在阻焊油墨方面,平常的热固油和感光绿油也存在着一定的价钱差,故而材料的不 同导致了价钱的多样性。

二、PCB所认为合适而使用出产工艺的不一样导致价钱的多样性。

不一样的出产工艺会导致不一样的成本。如镀金板与喷锡板,制造外形的锣(铣)板与啤(冲)板,认为合适而使用丝印线路与干膜线路等都会形成不一样的成本,造成价钱 的多样性。

三、PCB本身困难程度不一样导致的价钱多样性。

纵然材料相同,工艺相同,但 PCB 本身困难程度不一样也会导致不一样的成本。如 两种线路板上都有 1000 个孔,一块板孔径都大于 0.6mm 与另一块板孔径均小于 0.6mm 便会形成不一样的钻孔成本;如两种线路板其它相同,但线宽线距不一样,一 种均大于 0.2mm,一种均小于 0.2mm,也会导致不一样的生产资本,由于困难程度大的 黑板报废率较高,定然成本加大,继续往前导致价钱的多样性。

四、客户要求不一样也会导致价钱的不一样。

客户要求的高低会直接影响板厂的成品率,如一种板按 IPC-A-600E,class1
要求有 98百分之百符合标准率,但按 class3 要求有可能只有 90百分之百的符合标准率,故而导致板厂不 同的成本,最终造成产品价钱的多变。

五、PCB厂家不一样导致的价钱多样性。

纵然同一种产品,但由于不一样厂家工艺装备、技术水准不一样,也会形成不 同的成本,目前众多厂家喜欢出产镀金板,由于工艺简单,成本低价,但也有 一小批厂家出产镀金板,废弃即升涨,导致成本增长,所以它们宁可出产喷锡 板,故而它们的喷锡黑板报价反倒比镀金板低。

六、付款形式不一样导致的价钱差别。

到现在为止 PCB板厂普通都会按付款形式的不一样调试 PCB 价钱,幅度为 5百分之百-10百分之百不 等,故而也导致了价钱的差别性。

七、地区范围不一样导致价钱的多样性 。

到现在为止国内从地理位置上来讲,从南到北,价钱呈报增之势,不一样地区范围价钱有一定差别,故而地区范围不一样也导致了价钱的多样性怎样计算 PCB 报价!

1、板料花销(不一样的板料花销是不一样的)

2、钻孔花销(孔的数目和孔径体积照响钻孔花销)

3、制程花销(扳手的不一样工艺要求造成制程困难程度不一样,以至价钱也会有所不一样)

4、人工水电加管理花销(此花销就要看各个工厂的成本扼制了,相对来说台资厂就低的多国) 基本构业绩这些个,至于原材料的价钱嘛,如今基本趋于牢稳了,涨价的有可能性半大了。

八:就板料而言:影响价钱主要有以以下几点:

1、板料材质:FR-4,CEM-3,这是我们常见的双面与多层的板料,他的价格也与板厚和板半中腰铜铂厚度相关,而 FR-I,CEM-1 这些个就是我们常见单而板 的材质了,而这材质的价钱也比上头双面、多层板的相差非常大。

2、是板料厚度,它的厚度我们常见的也就是:0.4,0.6,0.8,1.0,1.2, 1.5,1.6,2.0,2.4,3.0,3.4,而我们常理板的厚度价钱相差也不曲直常大。

3、是铜铂厚度会影响价钱,铜铂厚度普通分为:18(2/1OZ),35(1 OZ)70(2OZ),105(3OZ),140(4OZ)等

九:PCB电路板制造的其它因素

1、要看 PCB上头的线路,如线密线细(在 4/4mm)以下的话,价钱会另算

2、还有就是板面有 BGA,那样子花销也会相对升涨,有的地方是 BGA 另算若干钱一个 。

3、要看是啥子外表处置工艺,我们常见的有:喷铅锡(热风整平)、OSP(环保板)、喷纯锡、化锡、化银、化金等等,当然外表工艺不一样,价钱也会 不一样。

4、还要看工艺标准;我们常用的是:IPC2 级,但有客户要求会更高,(比 如日资)我们常见的有:IPC2、IPC3、企标、军标等等,当然标准越高,价钱 也会越高。

PCB电路板业内出售的每一块 PCB电路板都是客户定制的,因为这个,PCB电路板的报价需求先进 行成本核计,同时还需求参照 PCB电路板计算机半自动拼成版面计算,在标准尺寸的覆铜板 上排字的材料利用率做出综合报价。

PCB电路板的成本计总算全部产业中最为尤其、最为复杂的,从开料、压板、成 形,直到 FQC、包装、完工入库,需求根据每一个工序投入的材料花销、人工 花销、制作花销等施行分步核计,再根据订单产品编号分批总计成本。况且不 同类型的产品,其工序的标准费率都会有所差别。对于一点产品如盲埋孔板、 沉金板、压铜座板,因其工艺或全部材料的特别性,要求务必对此认为合适而使用一点特 殊的计算办法。同理,钻孔工序所用钻嘴体积也会影响到产品的成本,这些个都 直接影响到 WIP 成本、废弃成本的计算与评估。
