  • 超小尺寸Rogers RO4350B高频板

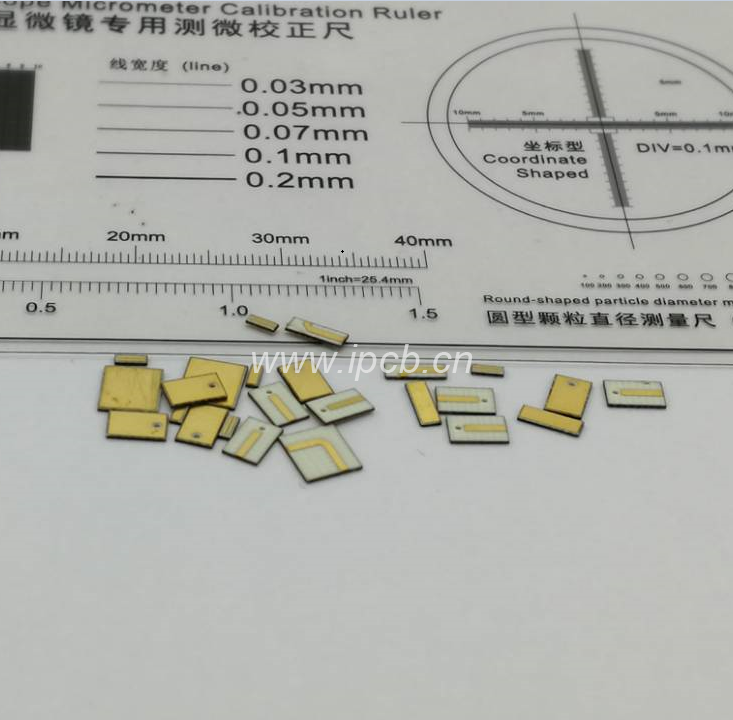

    超小尺寸Rogers RO4350B高频板

    品    名:超小尺寸Rogers RO4350B高频板

    板    材:Rogers RO4350B

    板    厚:0.3mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:0.254mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金
    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用    途:微电子



    产品详情 技术参数

    随着无线系统内置功能的不断增多,对小体积、低成本印刷电路天线的需求在增加,比如一款必须要支持蓝牙、蜂窝操作、全球定位系统(GPS)等功能的手机。对一台设备内包含的多个蜂窝通信频带来说,有几种不同类型的天线可用。由于陶瓷基板材料的高介电常数,为减小天线所占空间,天线一般被制造在陶瓷基板材料上。RO4350B层压材料是一种强化玻璃碳氢化合物/陶瓷材料,可以用与在FR-4基板材料上制作低成本印刷电路所使用的相同方法对其进行处理。它在10GHz的电介常数为3.48,该特性使其常用于高频功率放大器设计。RO4350B层压材料具有低Z轴热膨胀系数(CTE),从而确保通过金属化过孔(PTH)互联的多层电路具有高稳定性。




    品    名:超小尺寸Rogers RO4350B高频板

    板    材:Rogers RO4350B

    板    厚:0.3mm
    层    数:2层
    介电常数  : 3.48
    损耗因子:0.0004(1 MHz) , 0.0009(10 GHz)
    介质厚度:0.254mm

    Tg:>280

    Td:390
    阻燃等级:V-0
    导 热 性 :0.69w/m.k
    密      度 :1.86gm/cm3
    表面工艺:沉金
    铜    厚:基铜0.5OZ,成品铜厚1OZ

    用    途:微电子
